檢測內容

筆芯內徑機器視覺測量系統

檢測要求

精度±0.03mm，速度120~180個/分鐘

視覺可行性分析

對樣品進行了光學實驗，并進行圖像處理，原則上可以使用機器視覺系統進行測試測量。

結果：

對所有樣品進行分析，可以在不同的光照與位置下測量出筆芯的內徑。

使用的LED光源、工業相機、工業鏡頭等硬件的具體信息，請參看下面的內容。

測試條件:

產品測試時，視場留有一定的包容空間，但這不意味著在視場內就一定能得到非常準確的測量數據。原則上需要機器視覺系統有較精密的定位與固定裝置。

使用硬件:

LED光源：CSR-5060-DRLR      2個

光源控制器：CSR-24T2-SPV     1個

工業相機：AVT Guppy F-146    2個

相機電纜：3米1394A線       2條

圖像采集卡：1394A卡         1塊

工業鏡頭：Computar TEC M55   2個

光學延長管：40mm             2個

安裝條件:

以產品為中心，兩邊對稱，每邊分別有一個LED光源、一個工業相機、一個工業鏡頭、一個光學延長管，兩路影像系統共用一個頻閃控制器，一塊圖像采集卡。

光源工作距離：25~30mm，指光源發光表面到目標表面的距離

相機工作距離：100~105mm，指相機鏡頭表面到目標表面的距離

視場：10*7.5mm

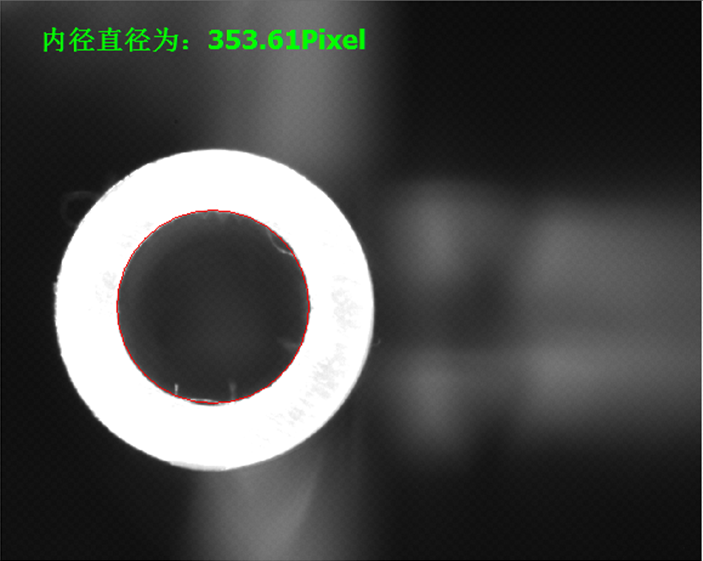

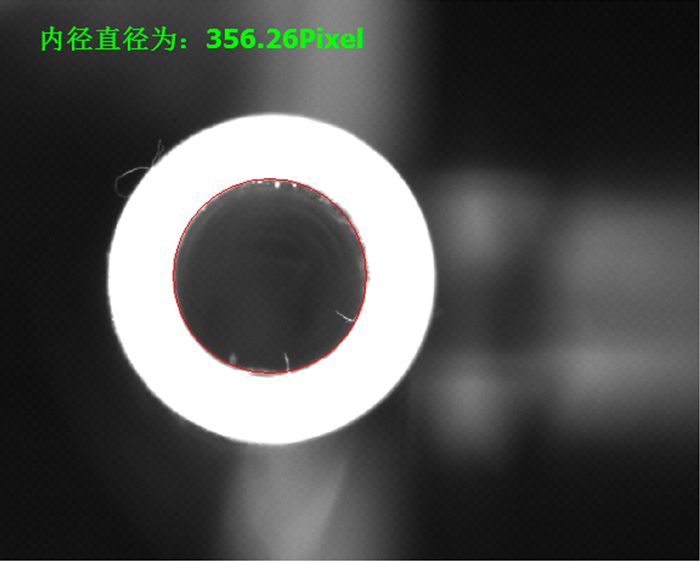

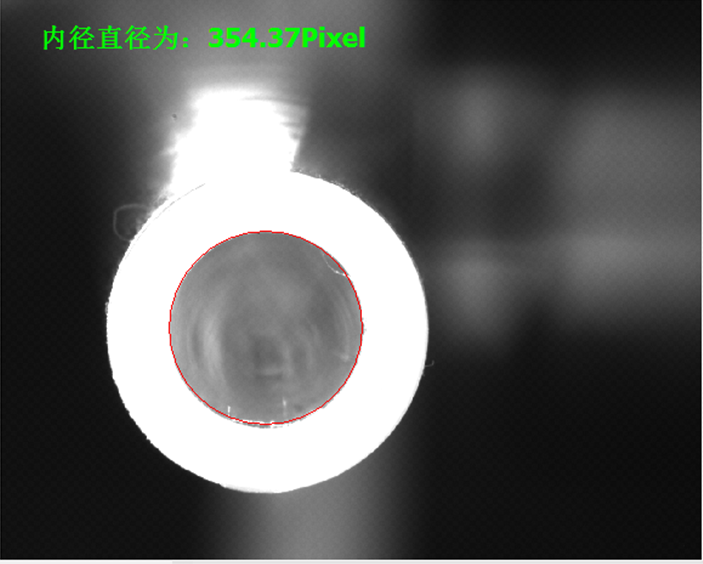

測試照片：

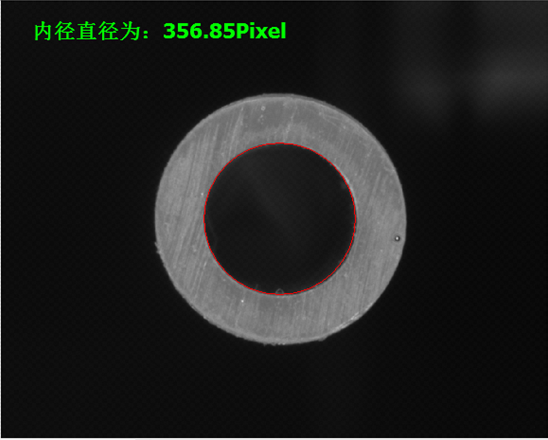

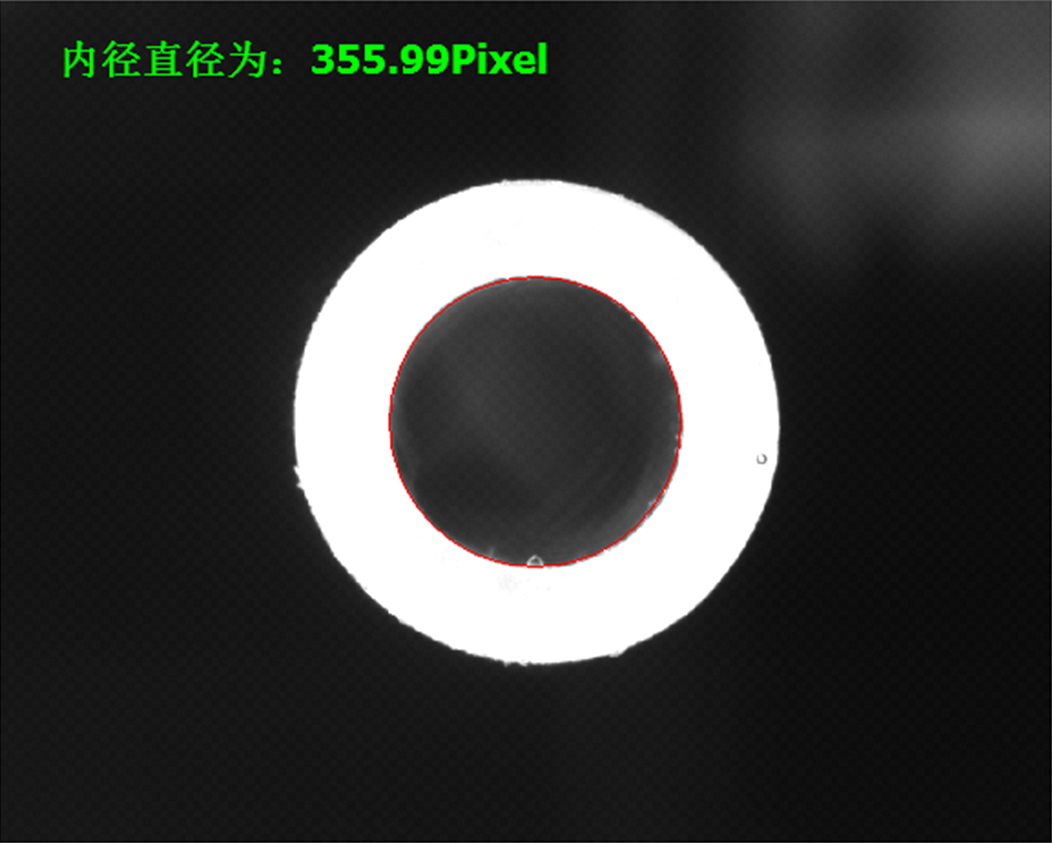

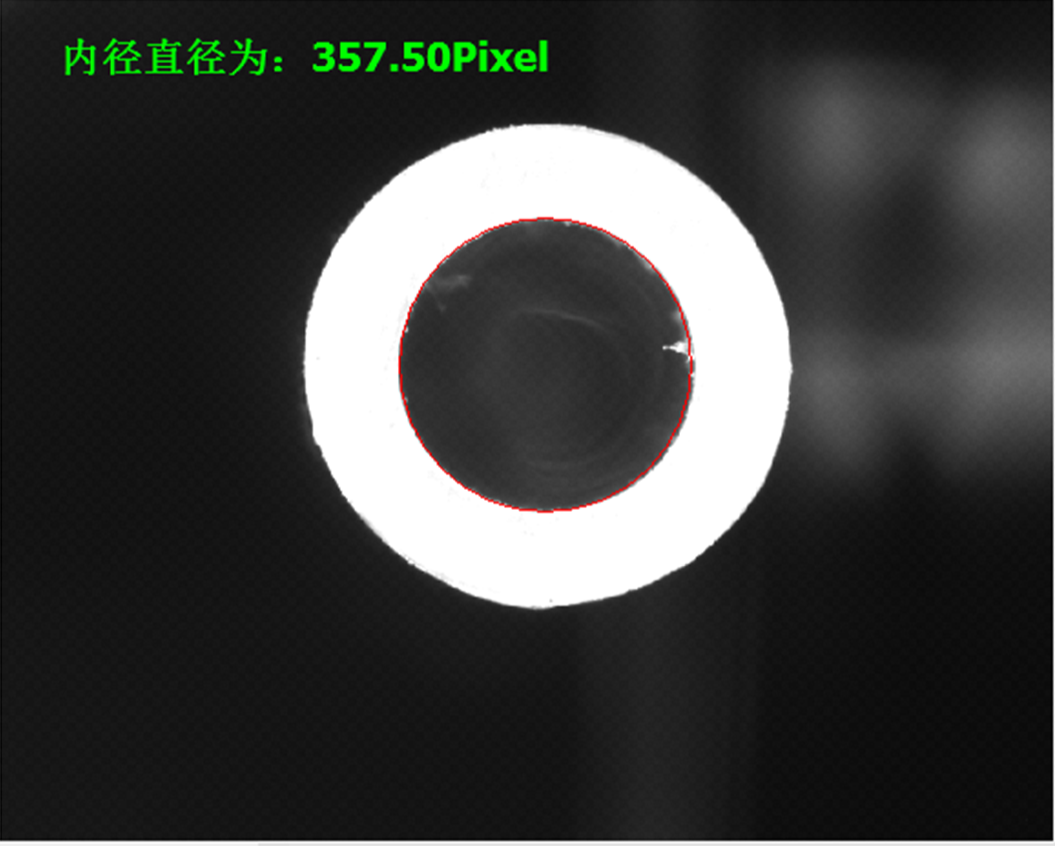

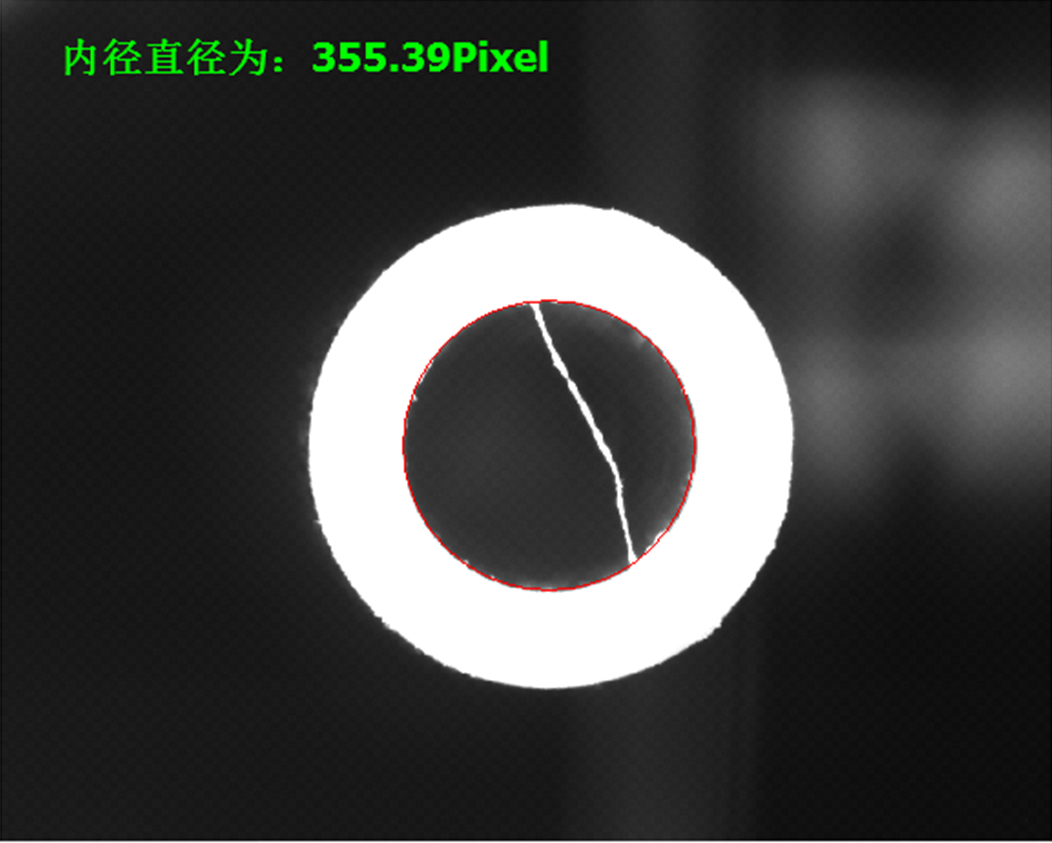

不同產品的測試結果:

不同的產品，測量的數據只能作為參考。但是我們可以看到，即使內徑有毛刺，也可以對內徑進行比較準確的測量，但是當毛刺比較大時，會對內徑的測量造成一定的影響。

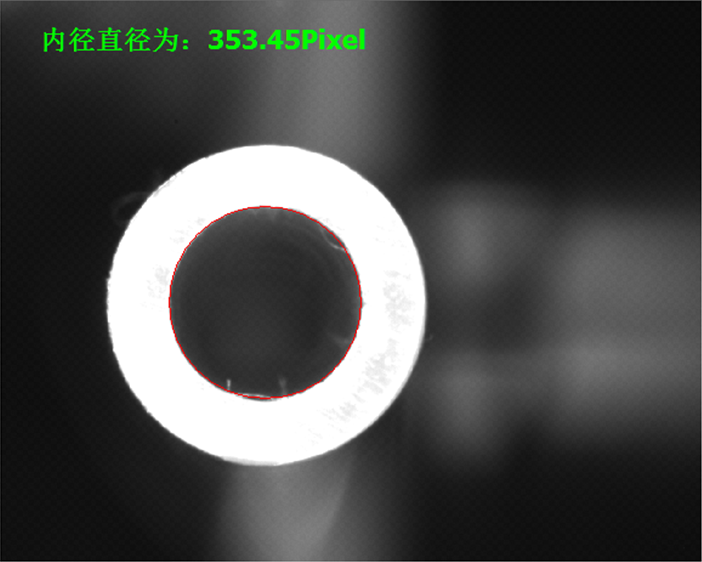

同一產品不同亮度:

同一產品在不同亮度測量，測量的結果基本上保持一至，在沒有曝光過度時，甚至無變化。

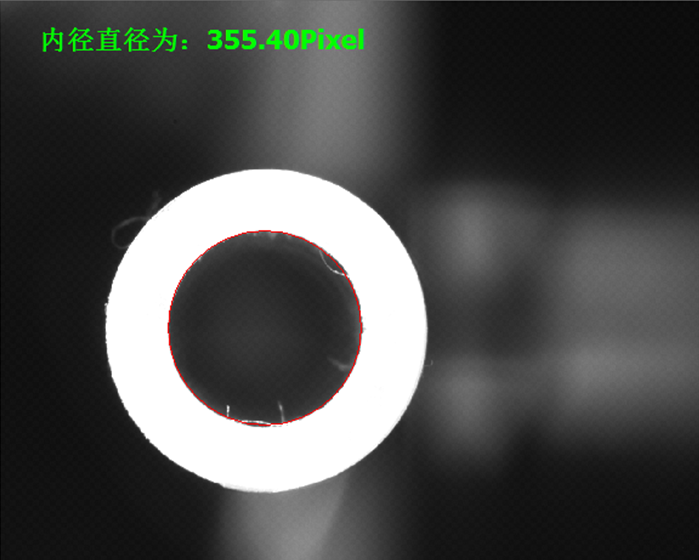

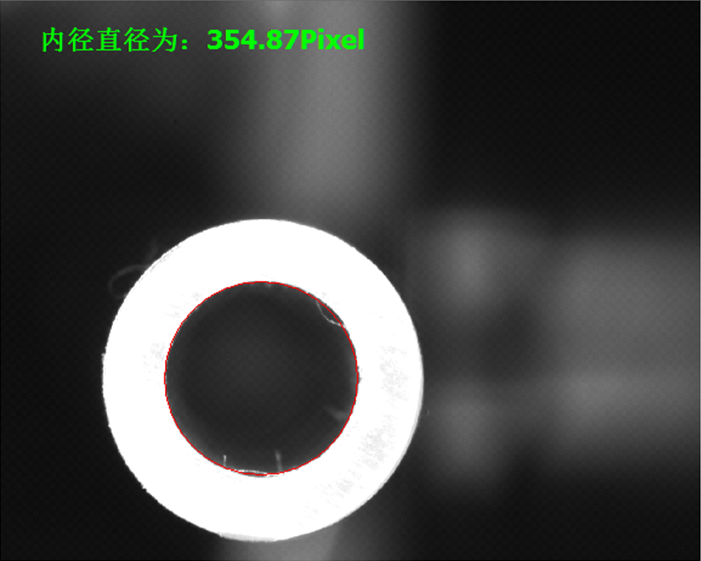

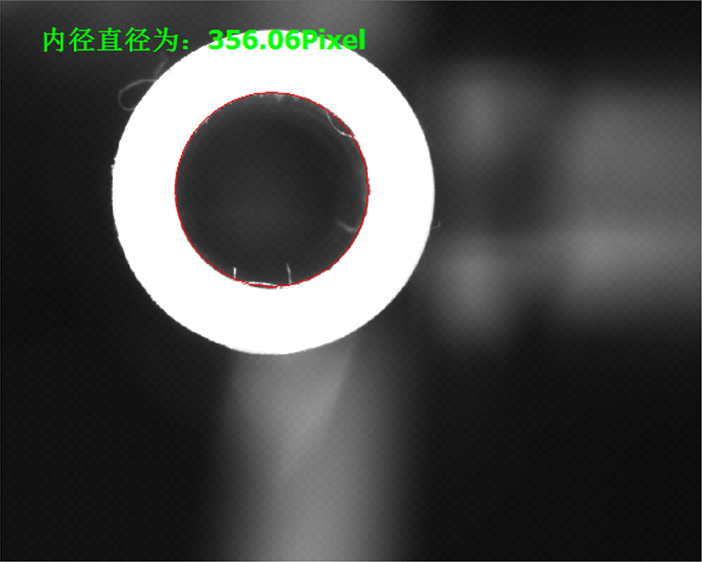

同一產品相同亮度不同位置:

同一產品在不同位置的拍攝效果可以看到，會有約3個像素的變化，這個是系統的重復精度。即當產品在不同的位置以不同的角度拍攝時，其重復測量的精確度。重復精度越高對機器視覺系統的穩定性越好。
