金屬樣品長度和彎曲度檢測

【檢測目的】

檢測產品長度與彎曲度

【檢測要求】

1000pcs/h

1pcs/次

【方案評估】

       由于目前前向光效果不佳，所以采用背光打光方式，（且無外界環境的光照情況下）根據目前的圖像和處理結果來看，可以檢測出產品長度并計算出產品彎曲度。

   視野：70mm*52.5mm

   視覺精度：70mm/3840pix=0.0183mm/pix。

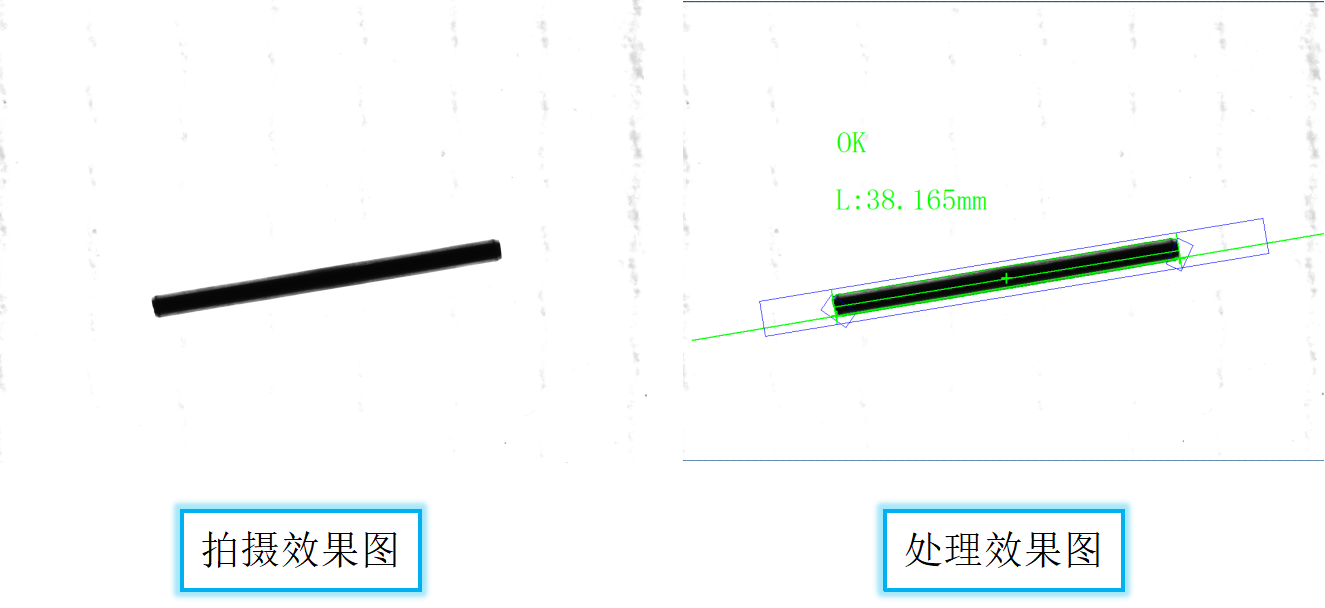

【拍攝與處理效圖一】

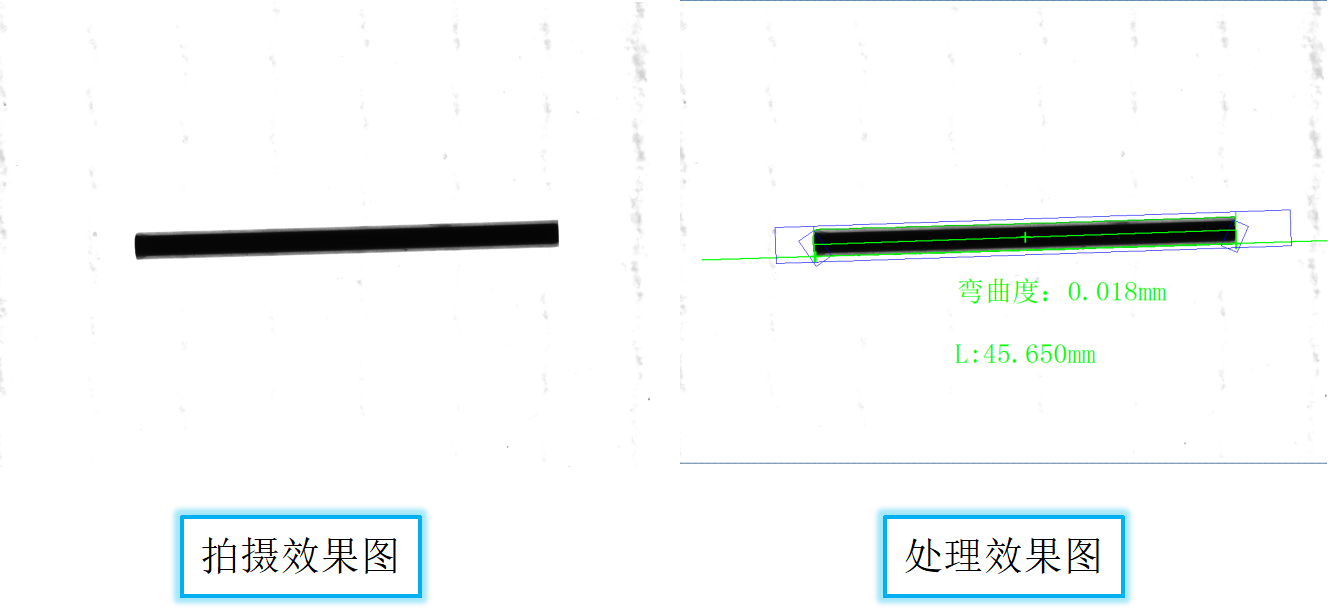

【拍攝與處理效圖二】

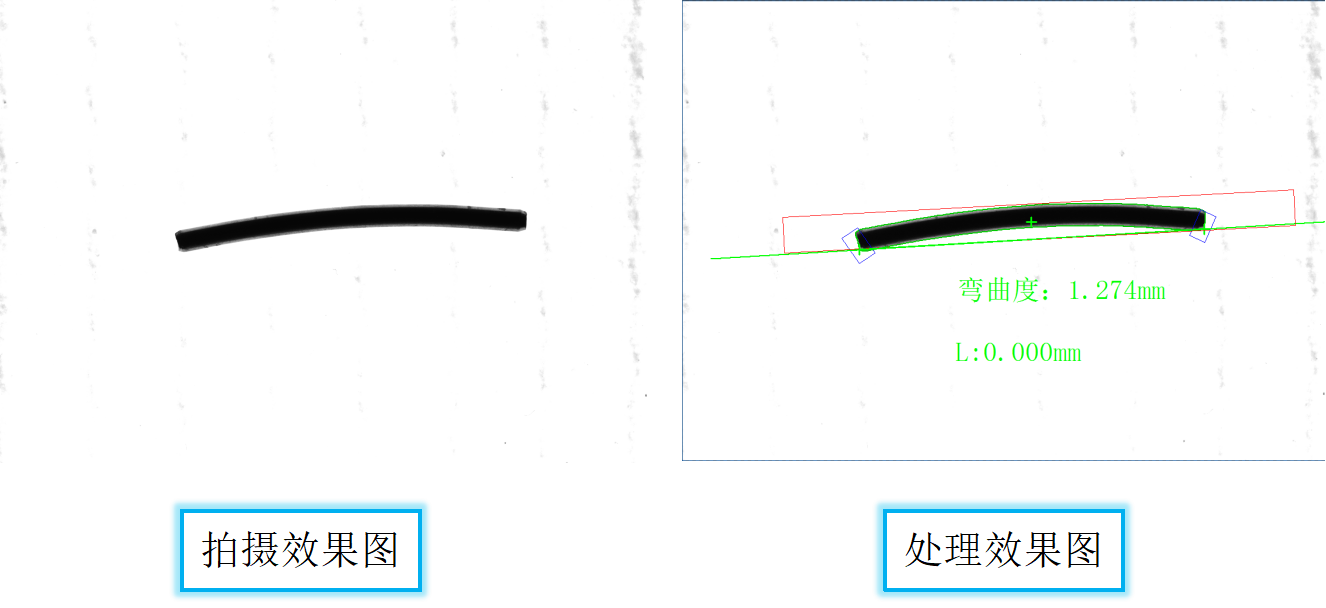

【拍攝與處理效圖三】

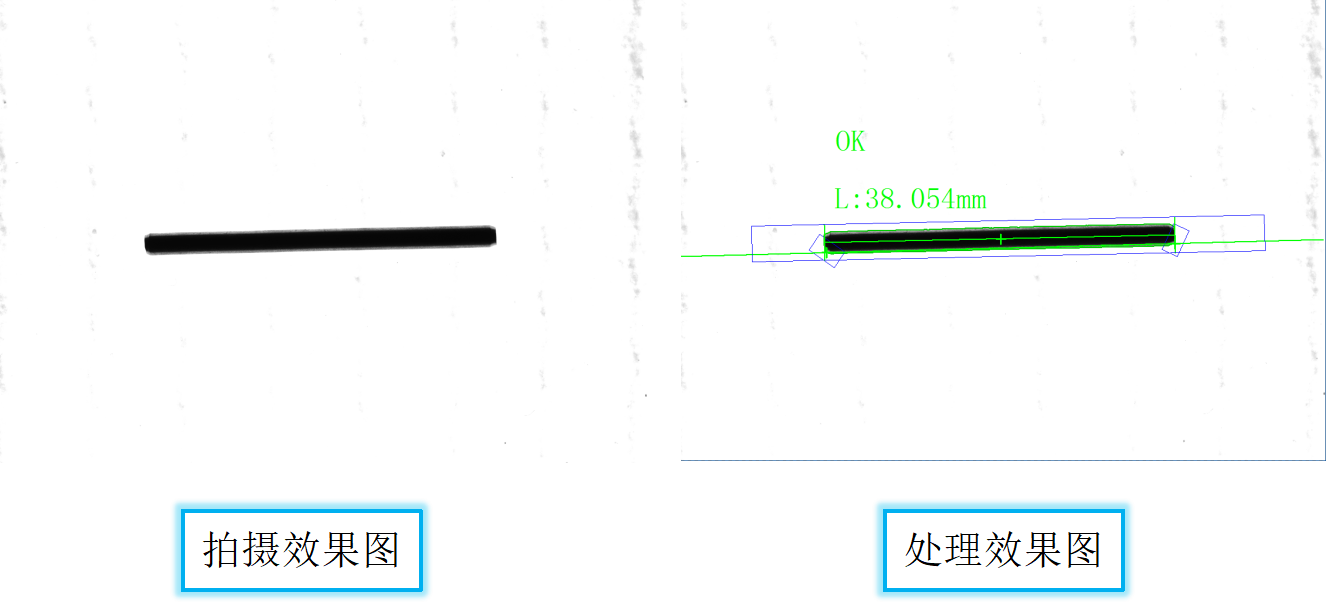

【拍攝與處理效圖四】

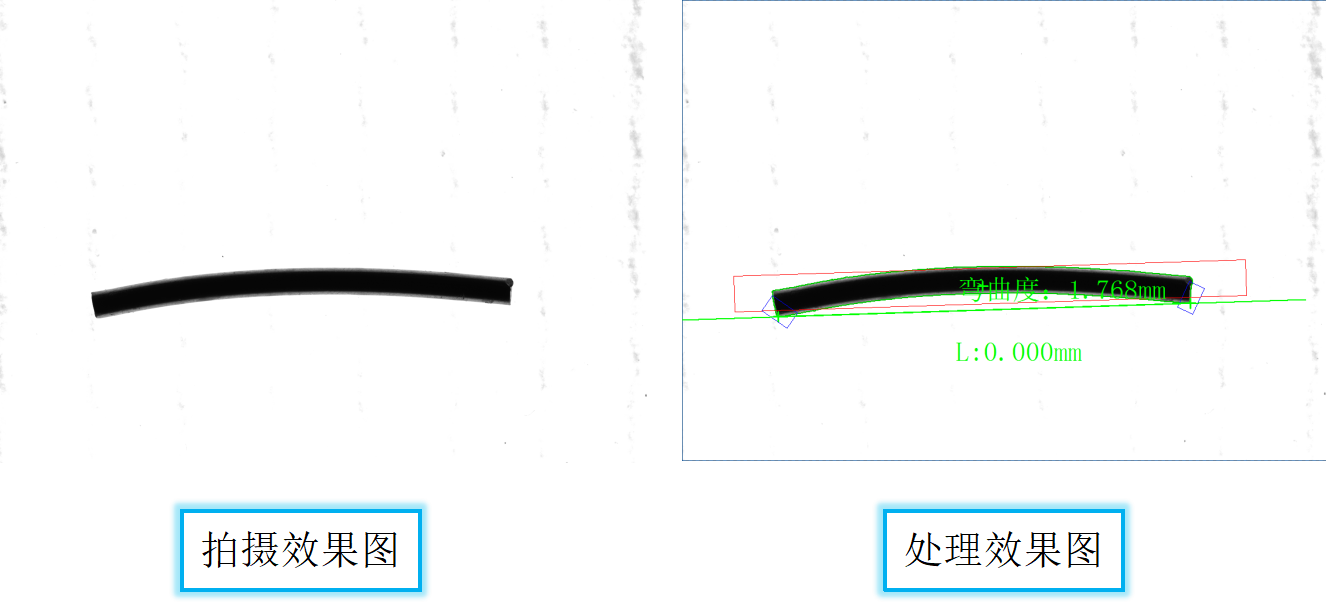

【拍攝與處理效圖五】

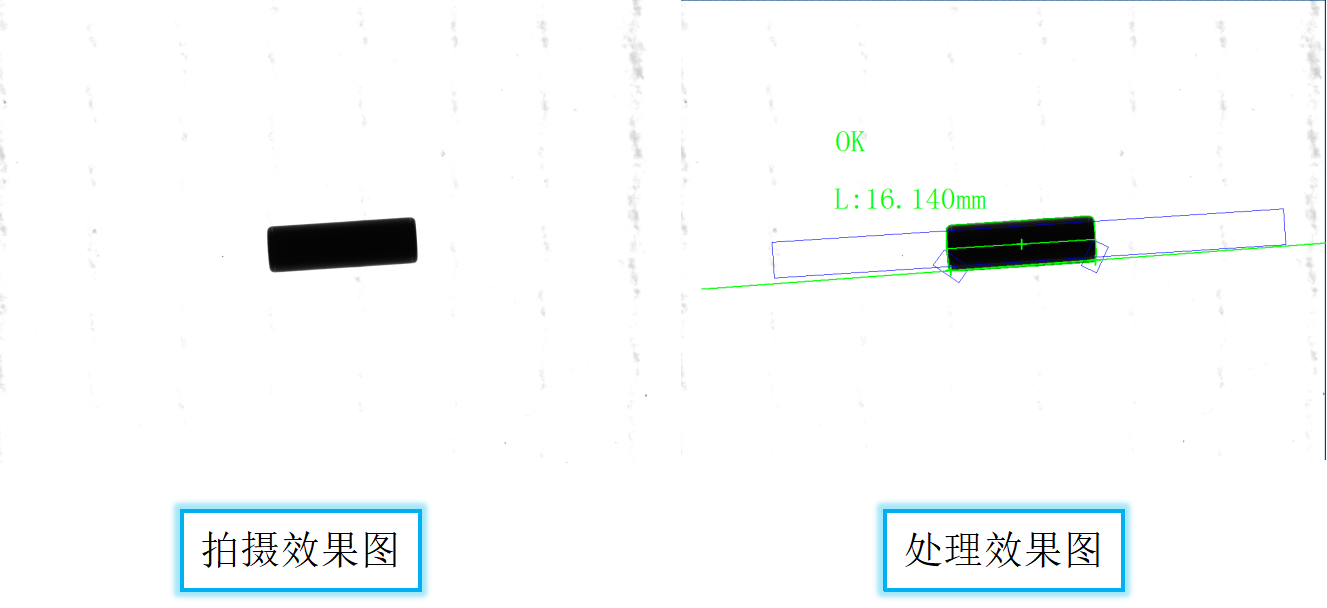

【拍攝與處理效圖六】

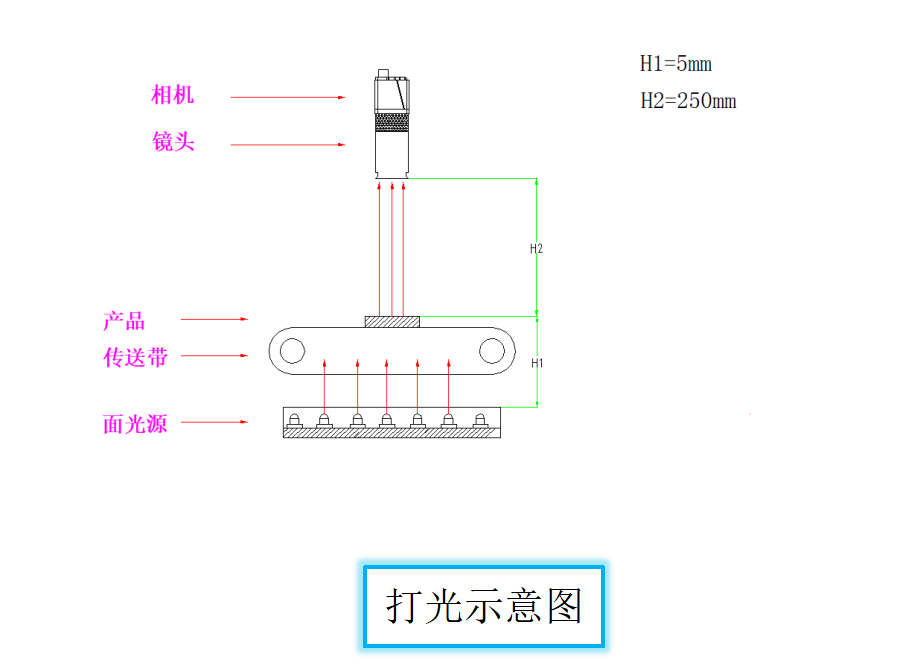

【安裝示意圖】

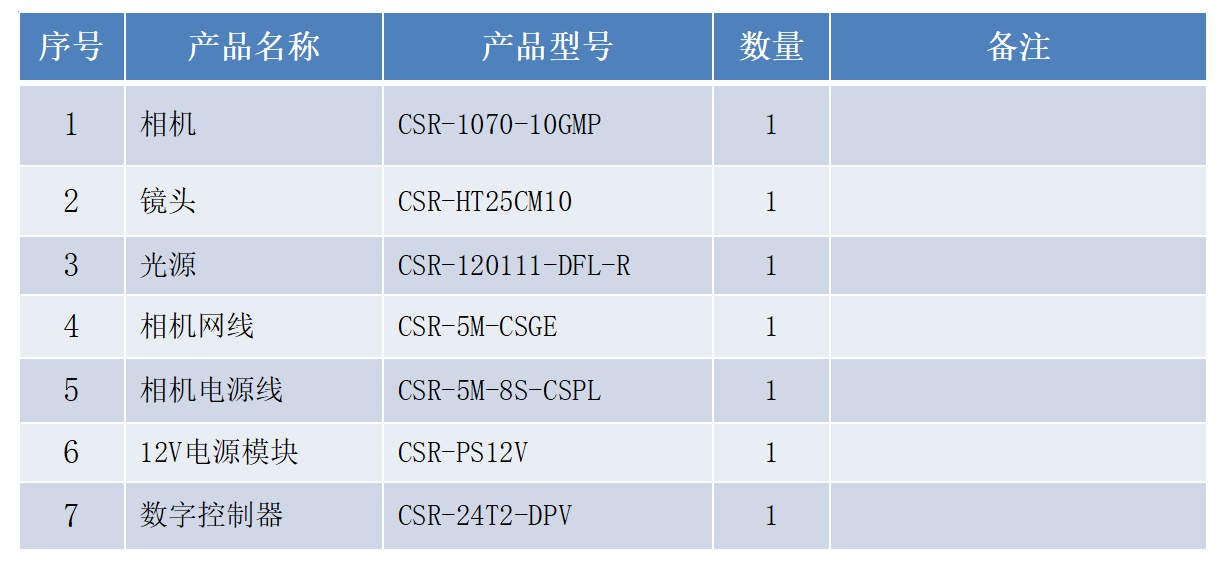

【硬件配置】
