【檢測要求】

檢測速度：13S一個

【方案評估】

建議使用2個相機拍正反面，相機移動每個檢測位置單獨拍攝。以目前樣品進行實驗來看，可以檢測不良。焊錫可以檢測連焊與缺焊，不過目前樣品中焊錫都有氧化現象，實際樣品的實際效果不知道是否有差異。

（正面）視野：33mm*24mm

視覺精度：33mm/1292pixel=0.026mm/pixel。

（反面）視野：23mm*17mm

視覺精度：23mm/1292pixel=0.018mm/pixel。

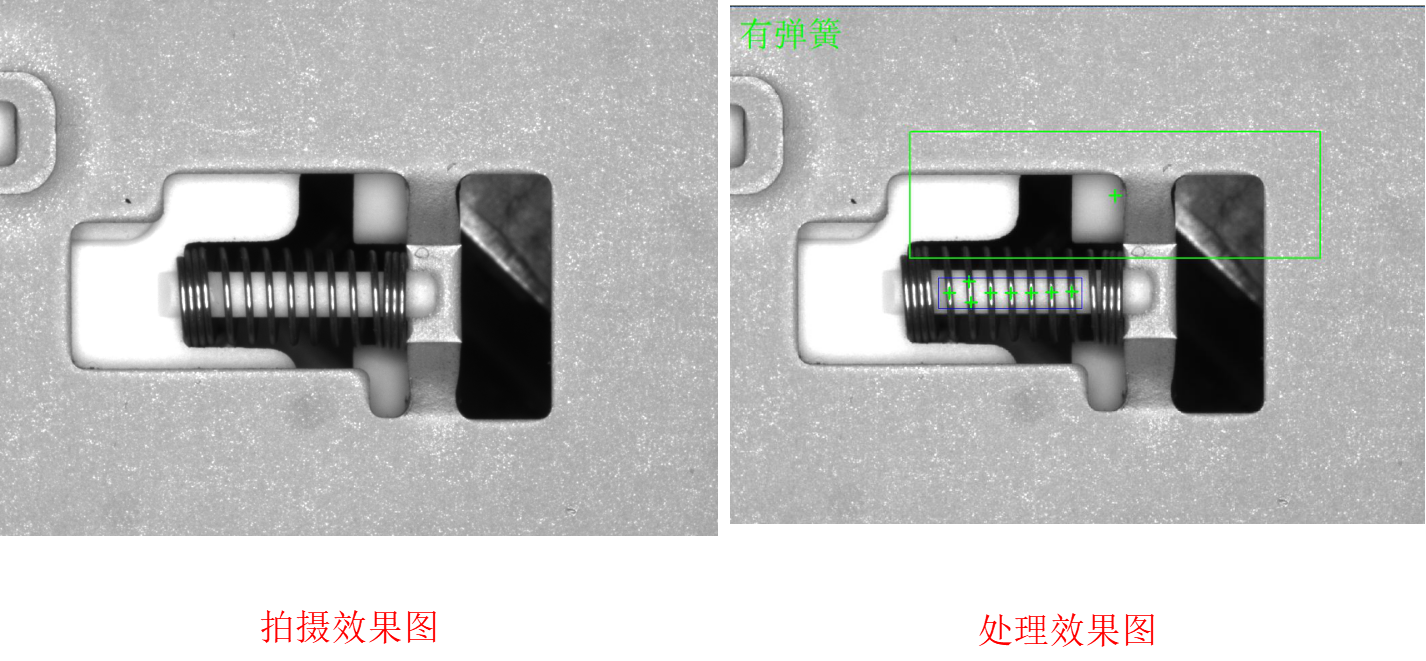

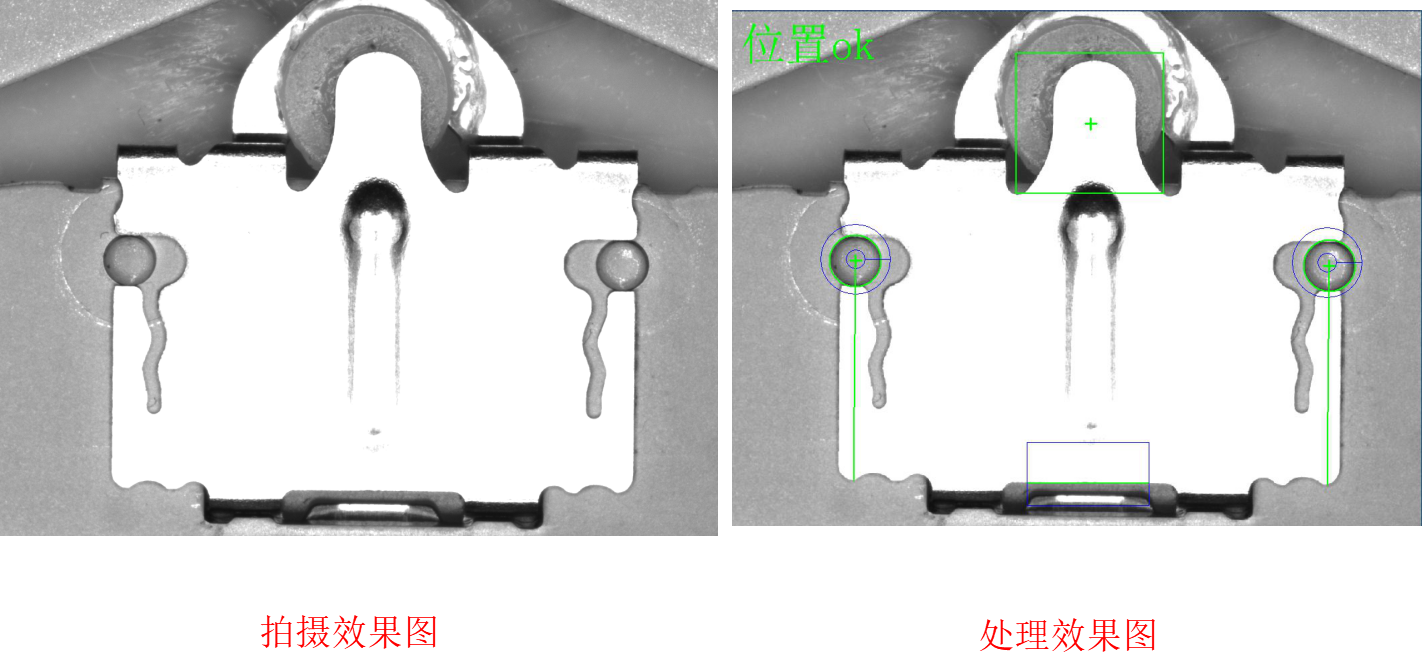

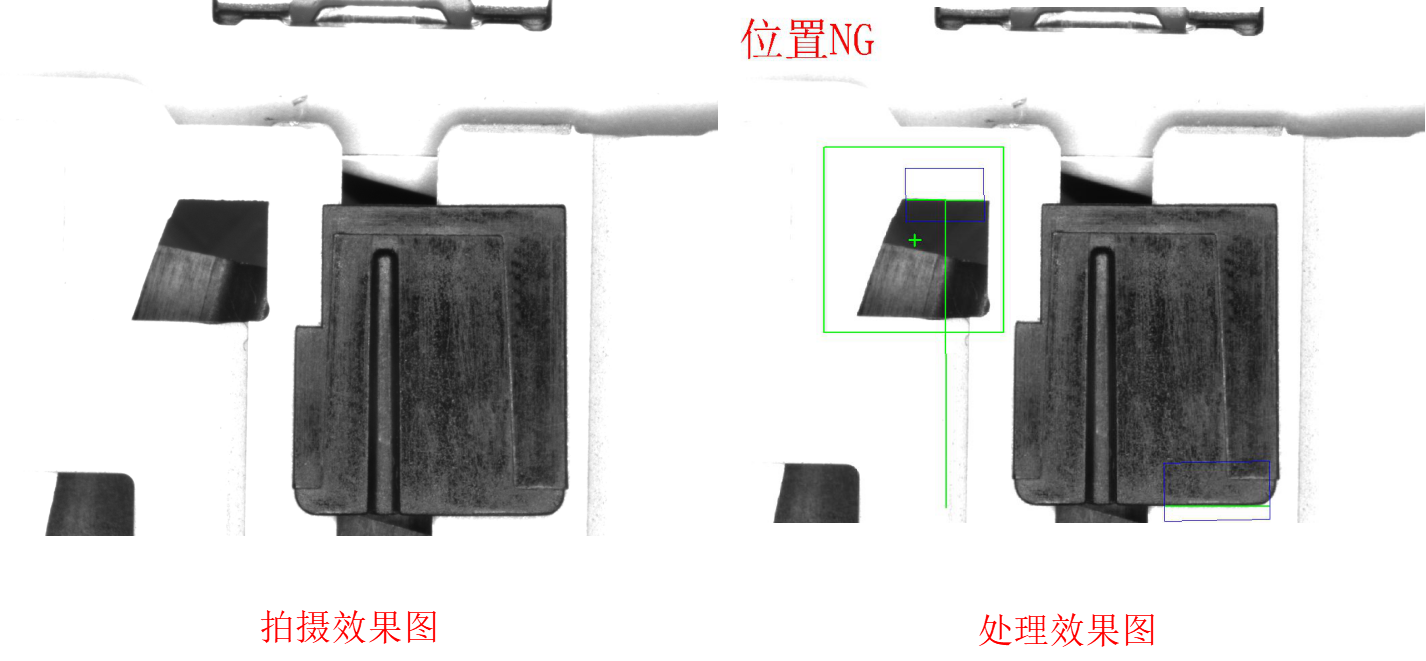

【拍攝效果圖一】（正面）

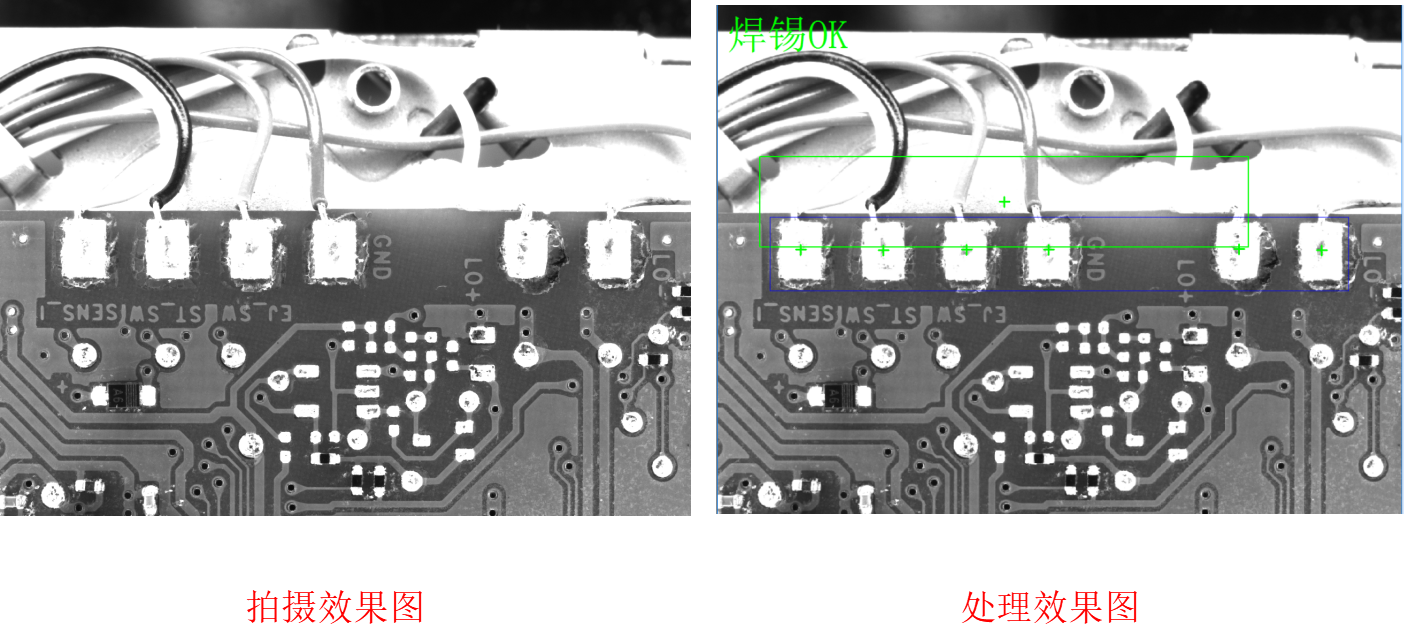

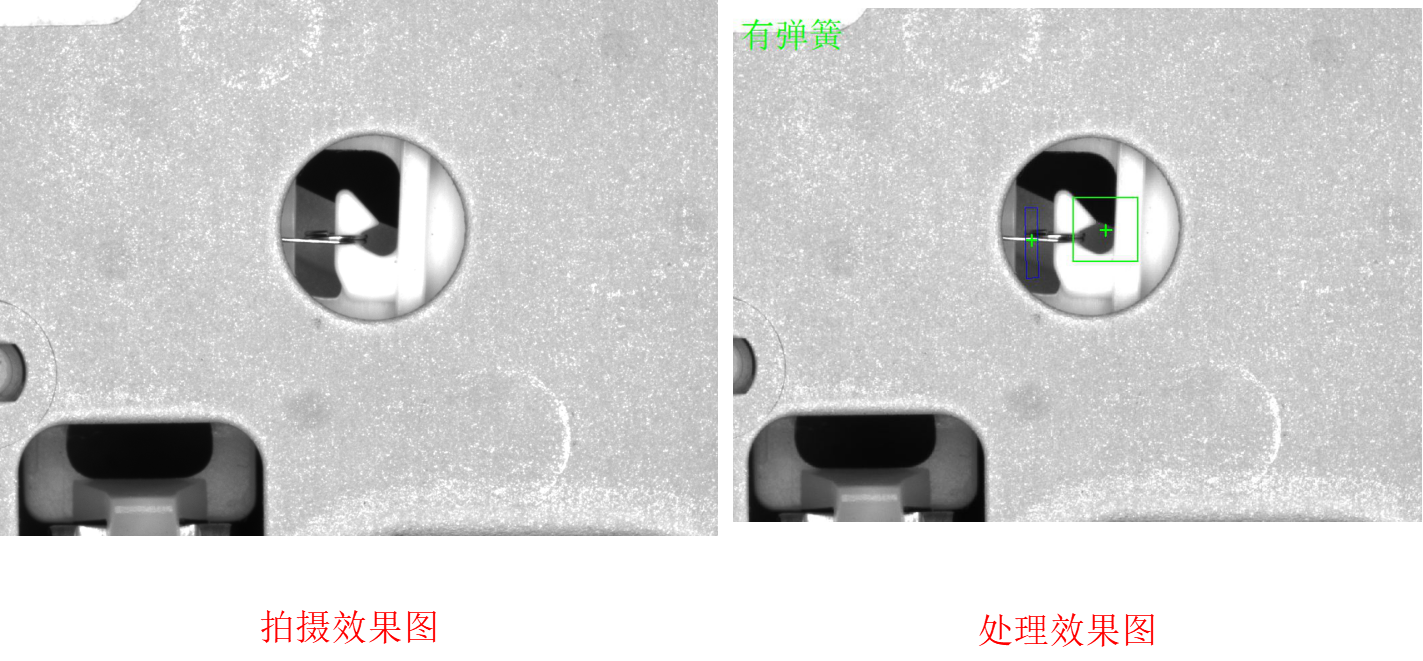

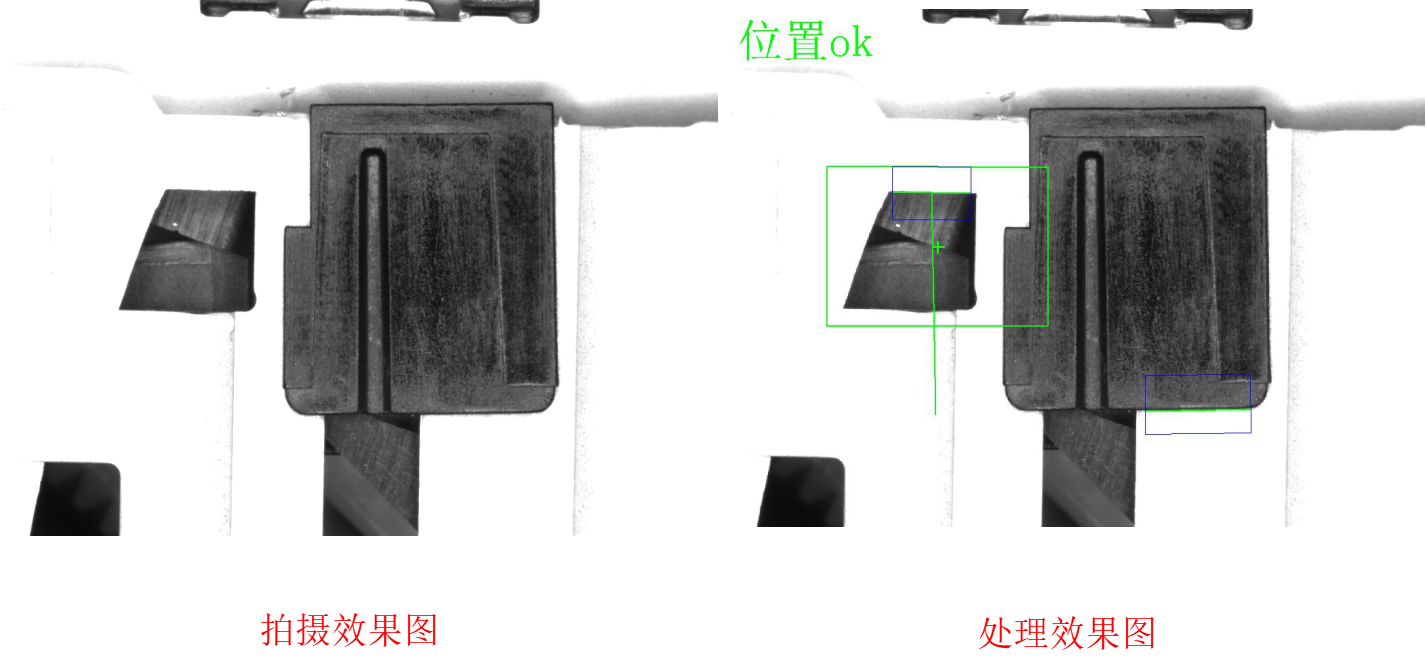

【拍攝效果圖二】正面

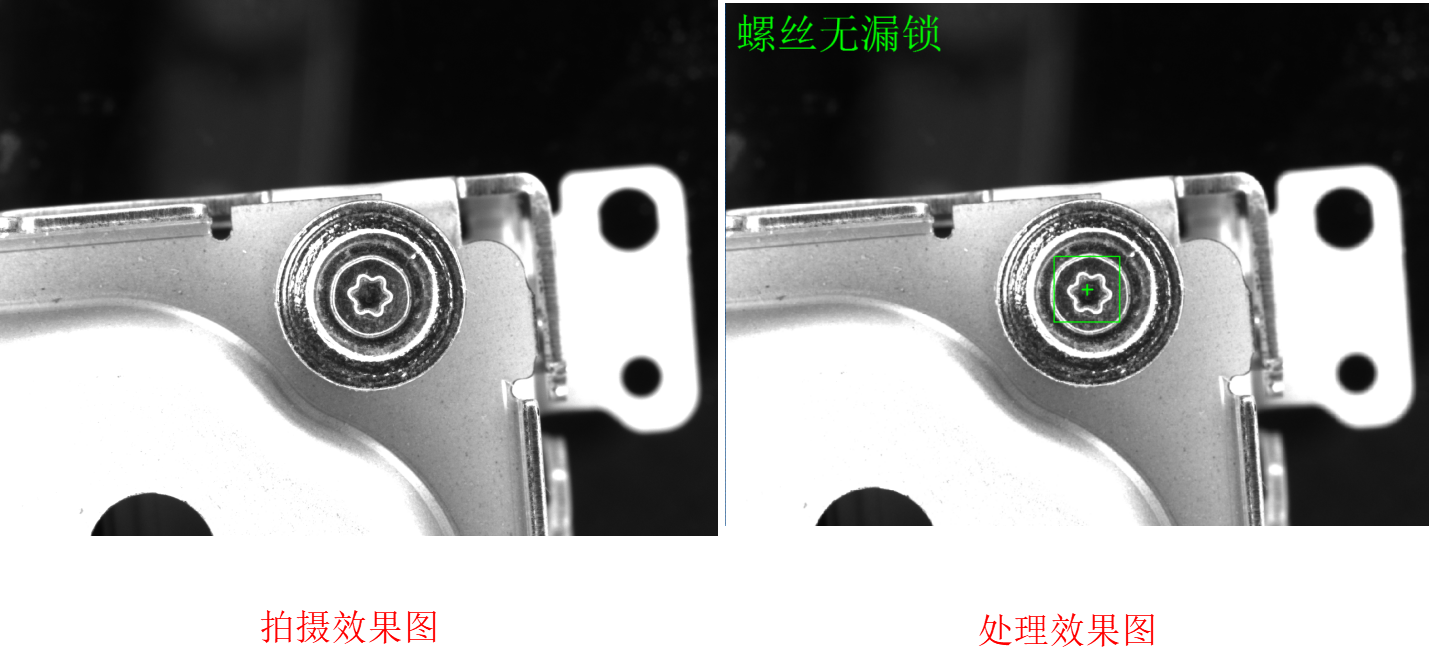

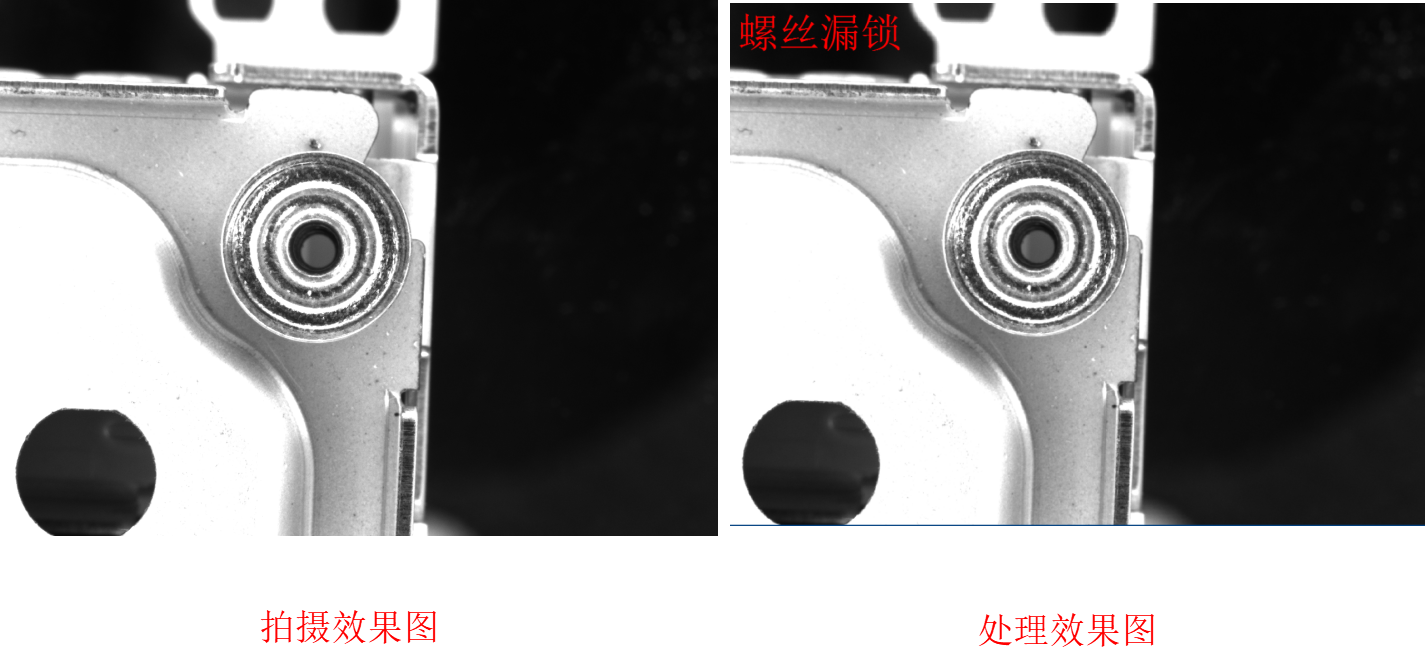

【拍攝效果圖三】正面

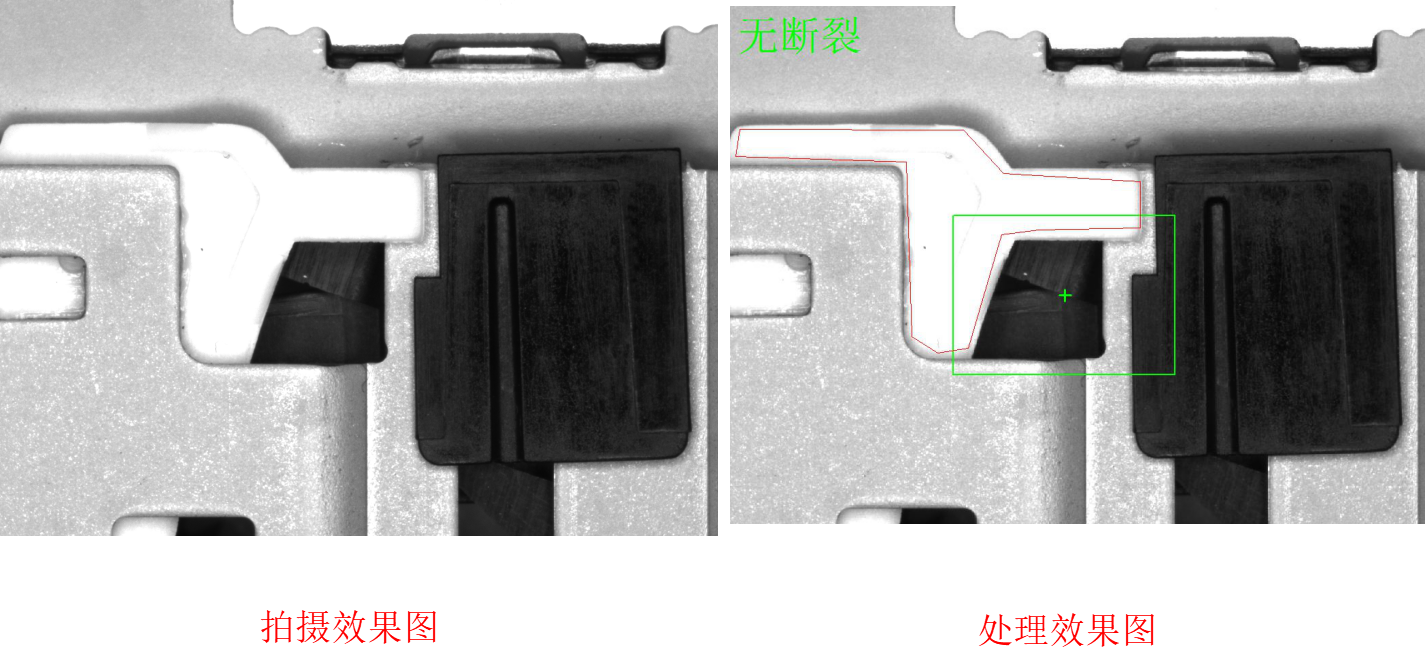

【拍攝效果圖四】（正面）

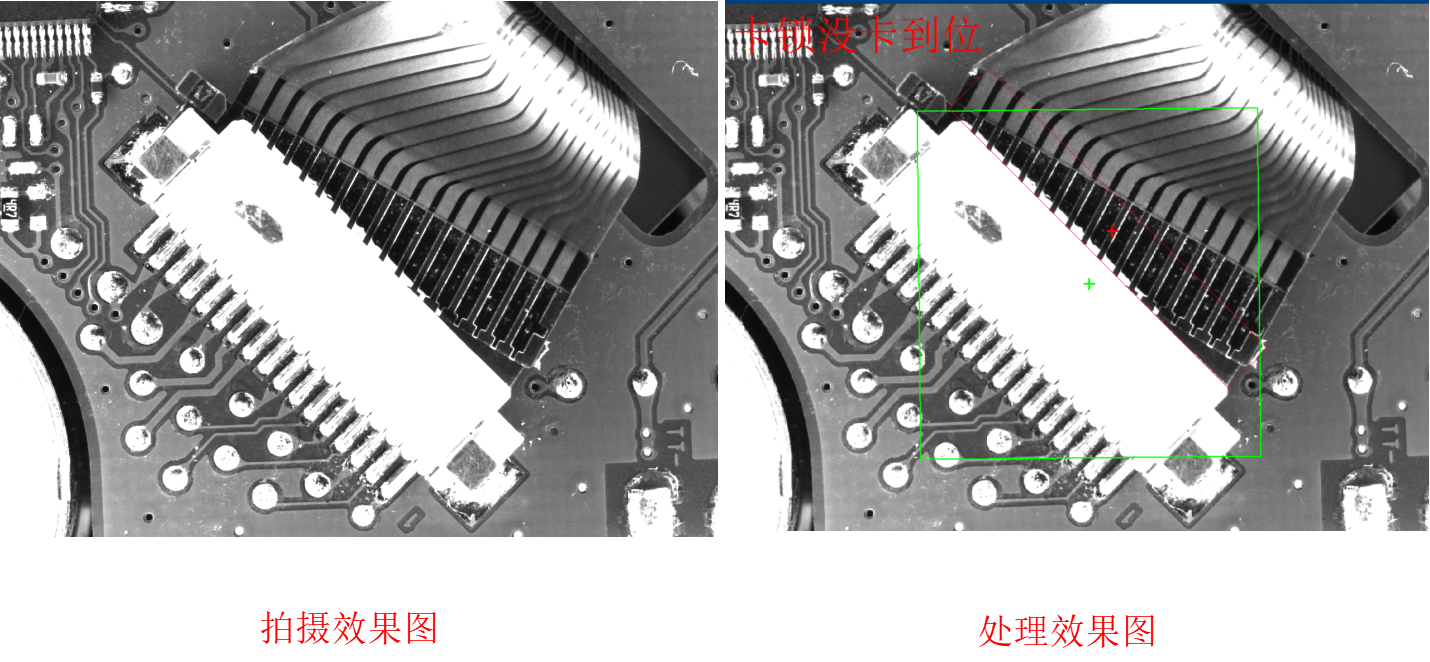

【拍攝效果圖五】（正面）

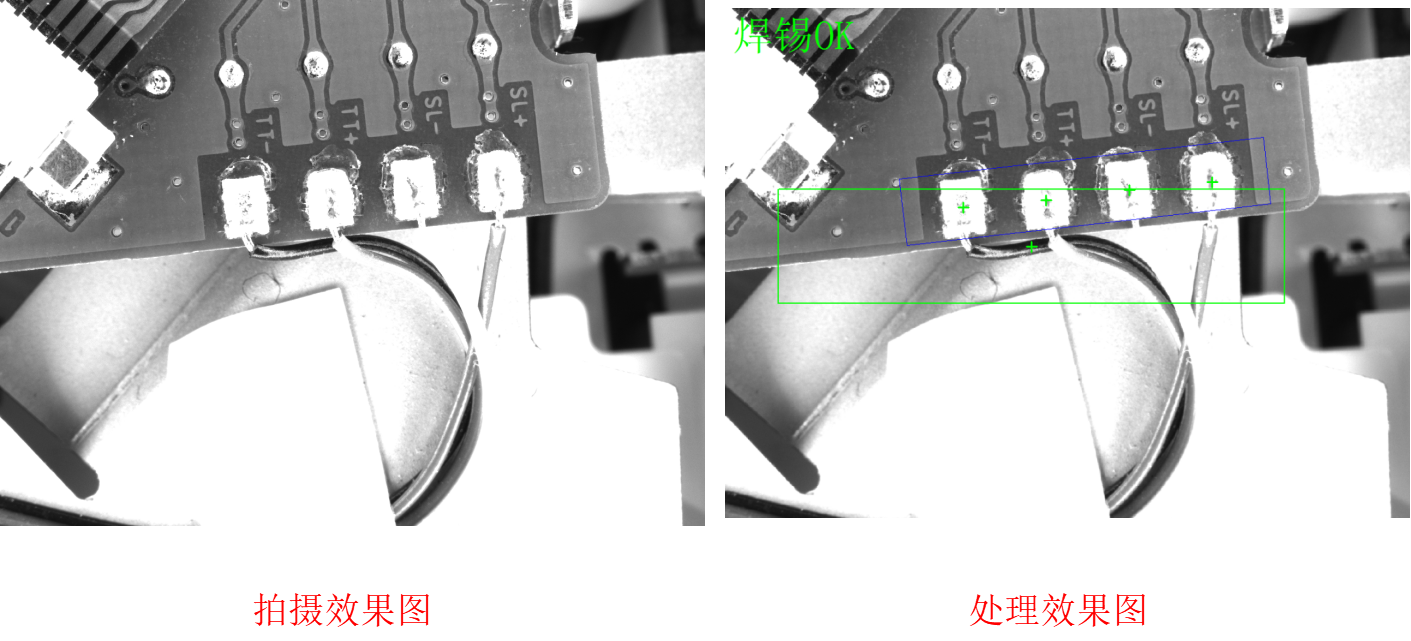

【拍攝效果圖六】（正面）

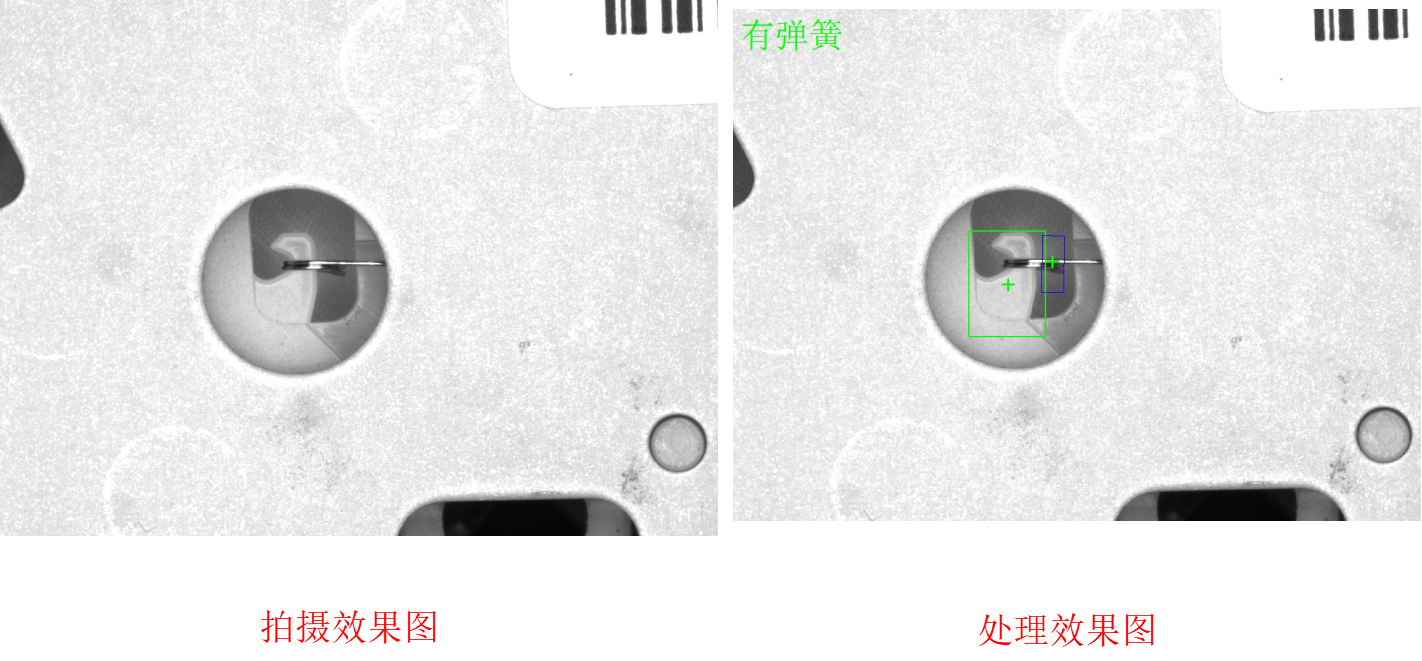

【拍攝效果圖七】（正面）

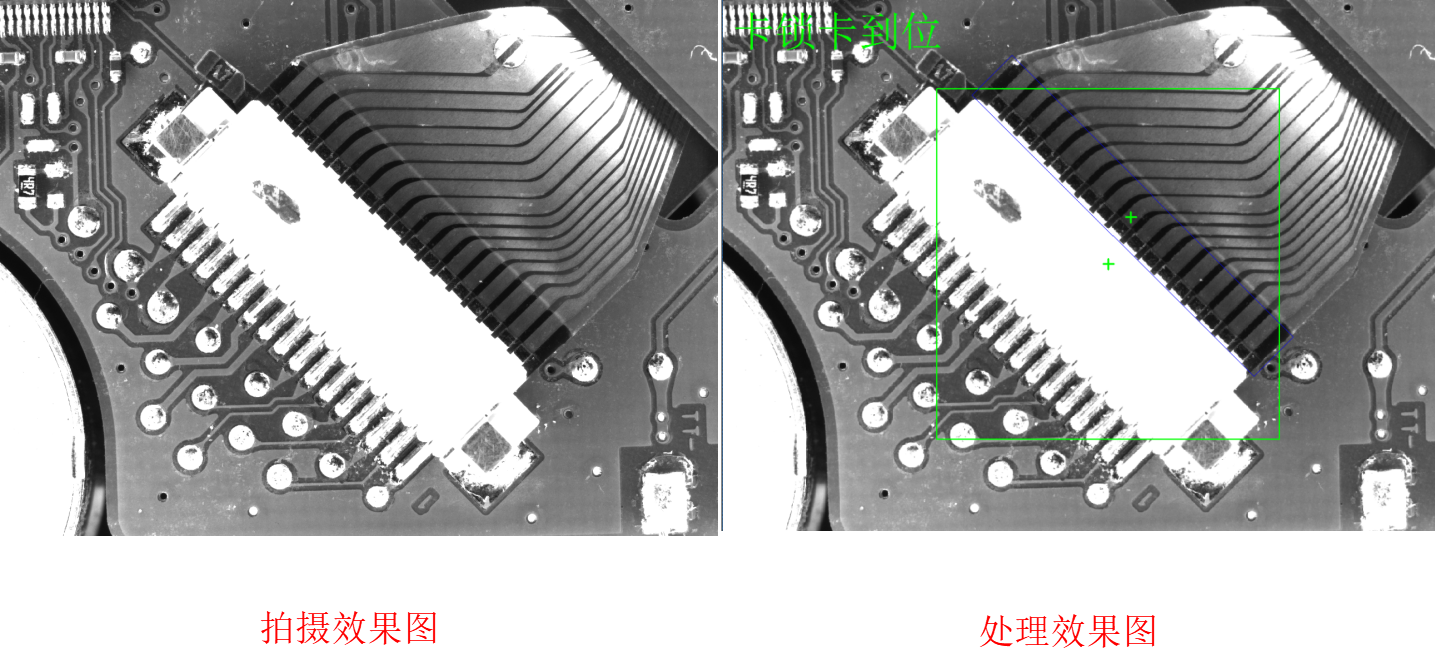

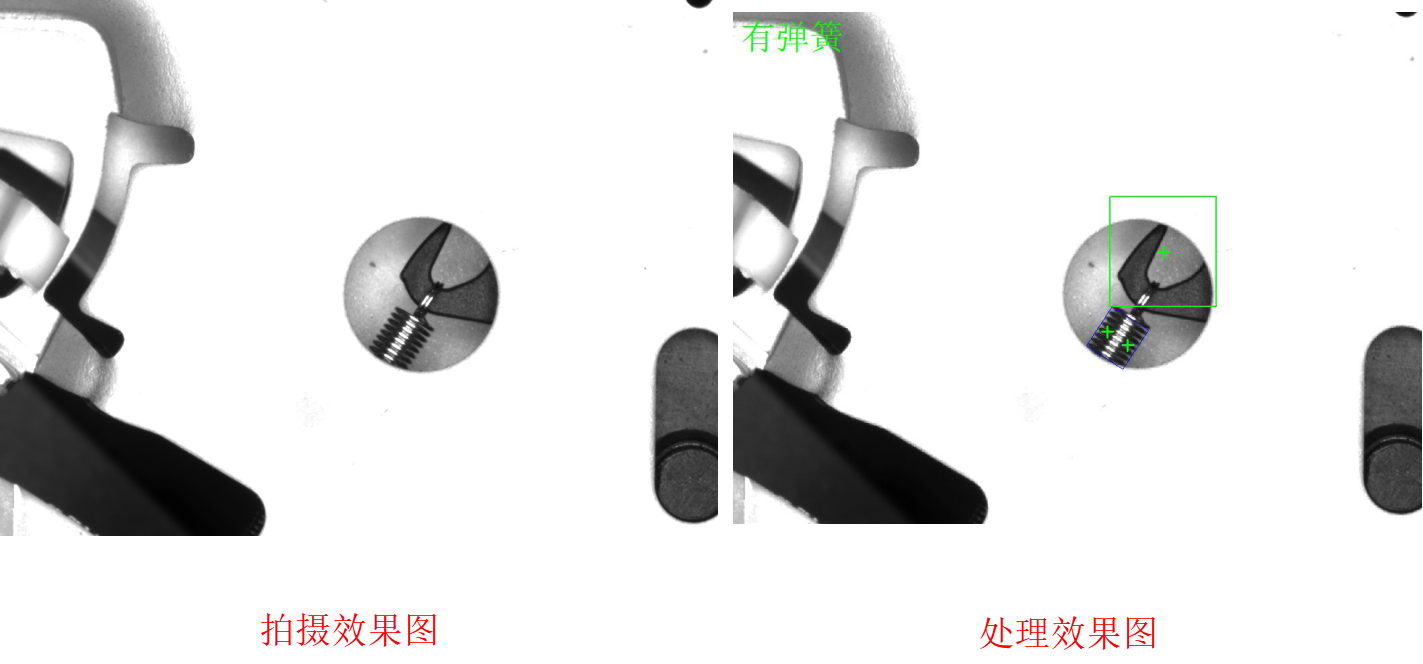

【拍攝效果圖一】（反面）

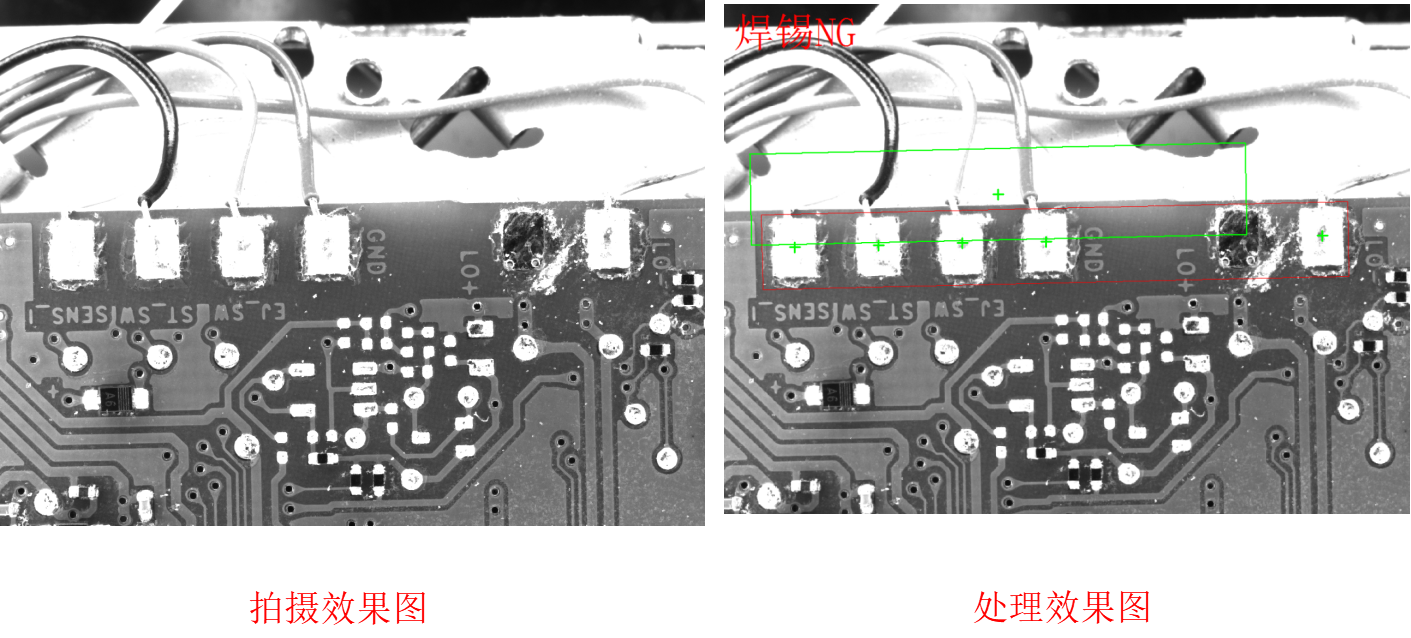

【拍攝效果圖二】（反面）

【拍攝效果圖三】（反面）

【拍攝效果圖四】（反面）

【拍攝效果圖五】（反面）

【拍攝效果圖六】（反面）

【拍攝效果圖七】（反面）

【拍攝效果圖八】（反面）

【拍攝效果圖九】（反面）

【拍攝效果圖十】（反面）

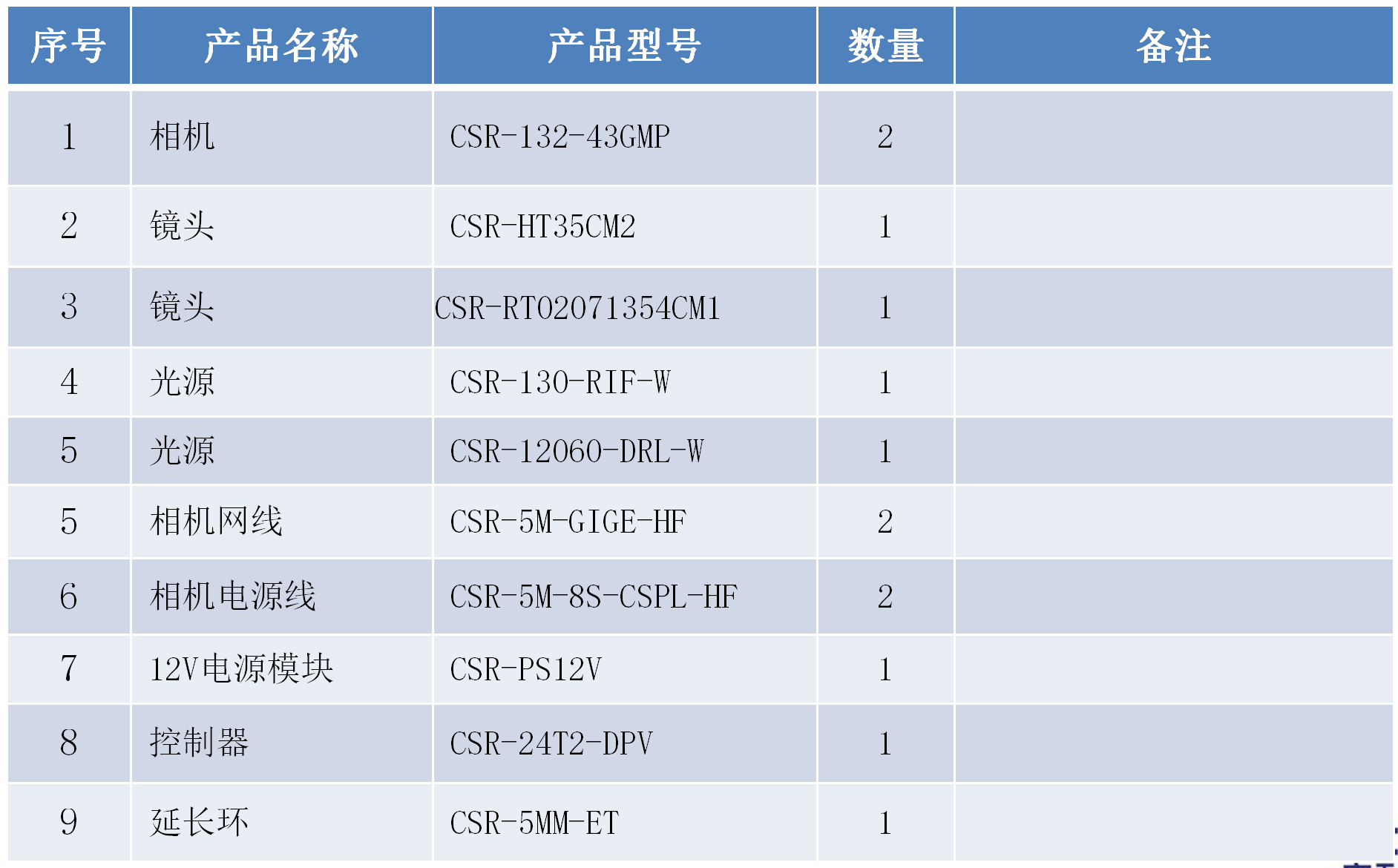

【硬件配置】

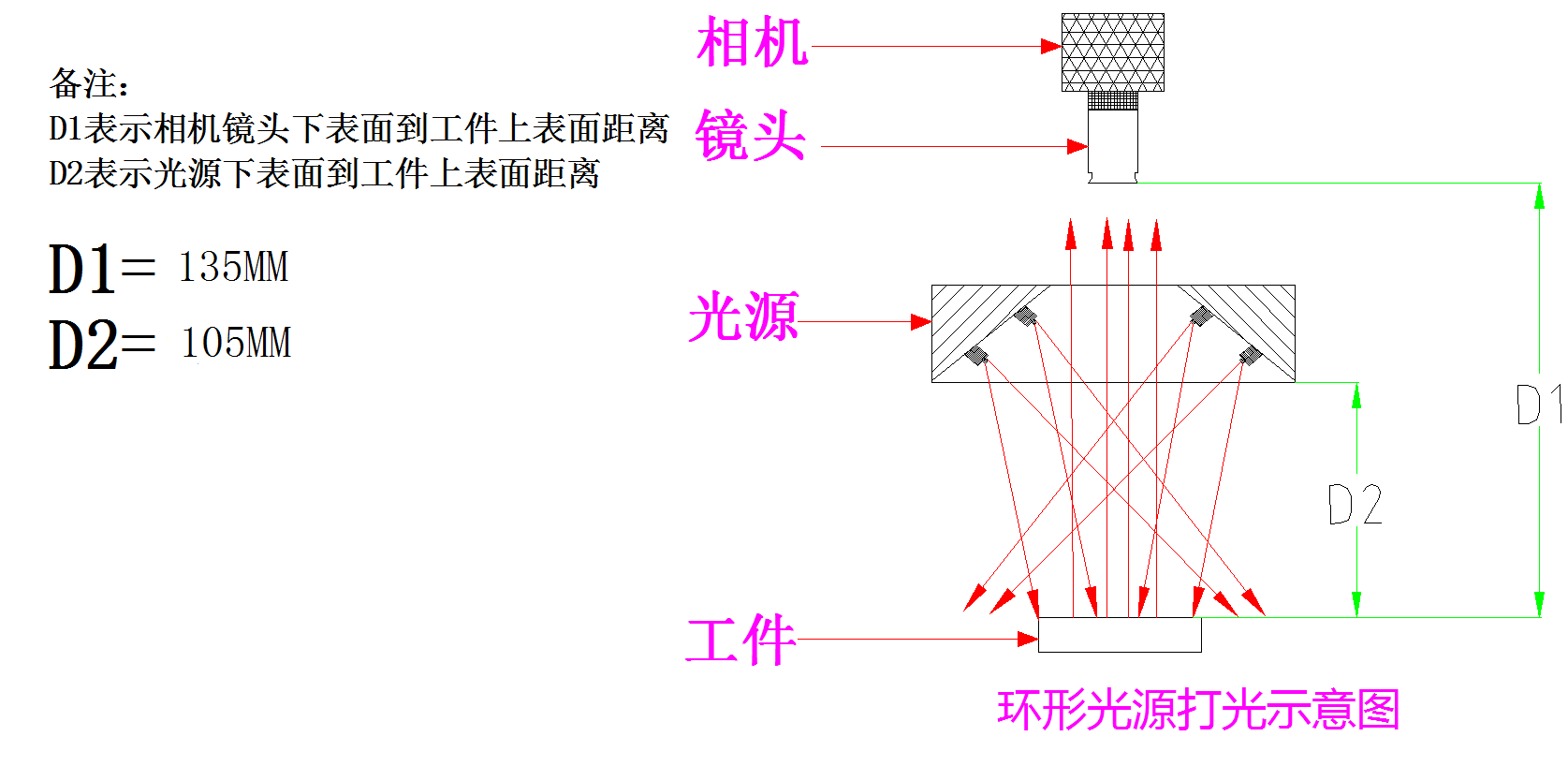

【安裝示意圖】(正面）

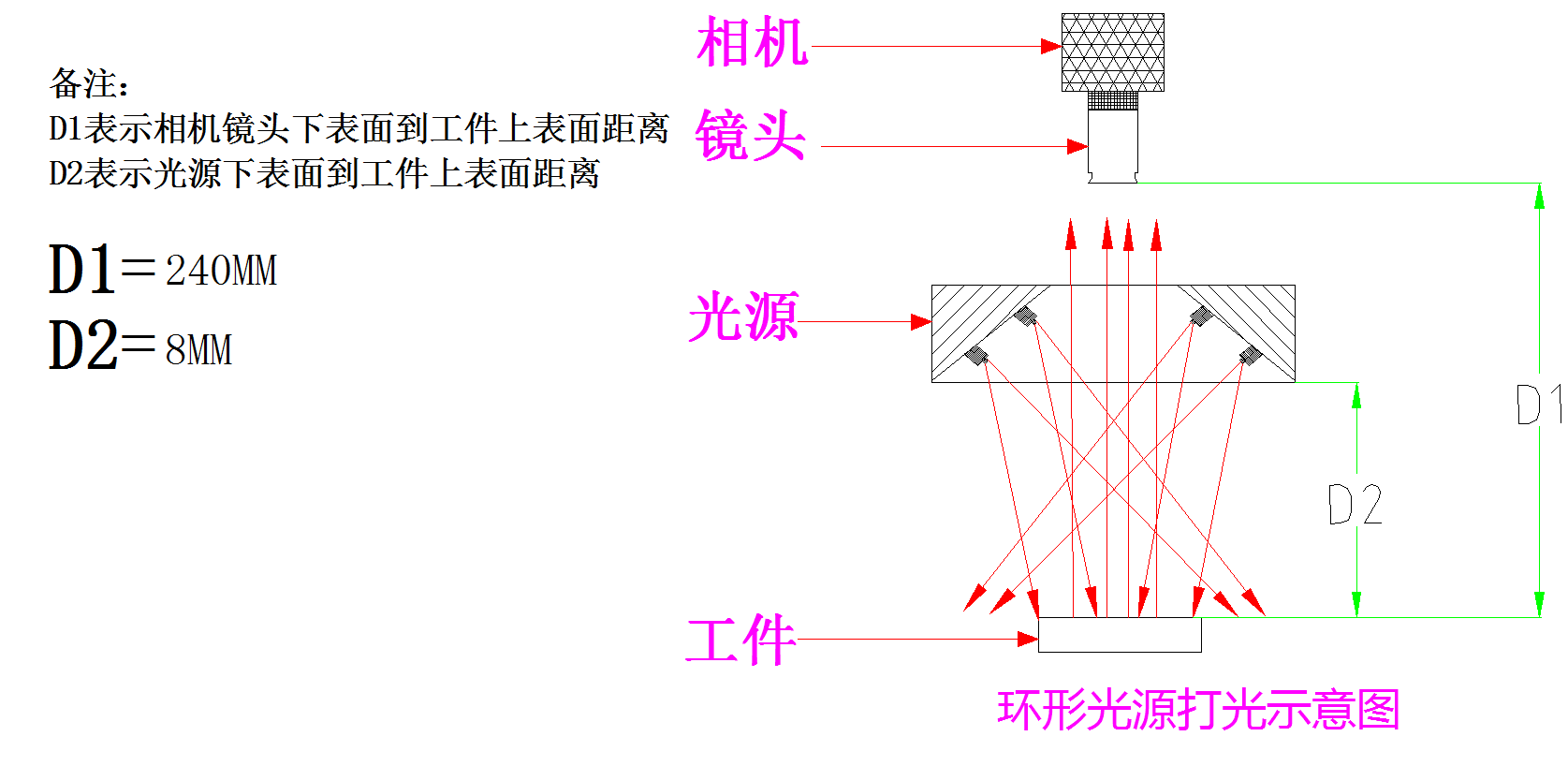

【安裝示意圖】(反面）
