【檢測目的】

手機顯示屏二維碼讀取，產品視覺定位，外觀視覺檢測應用等

【正面VCR】

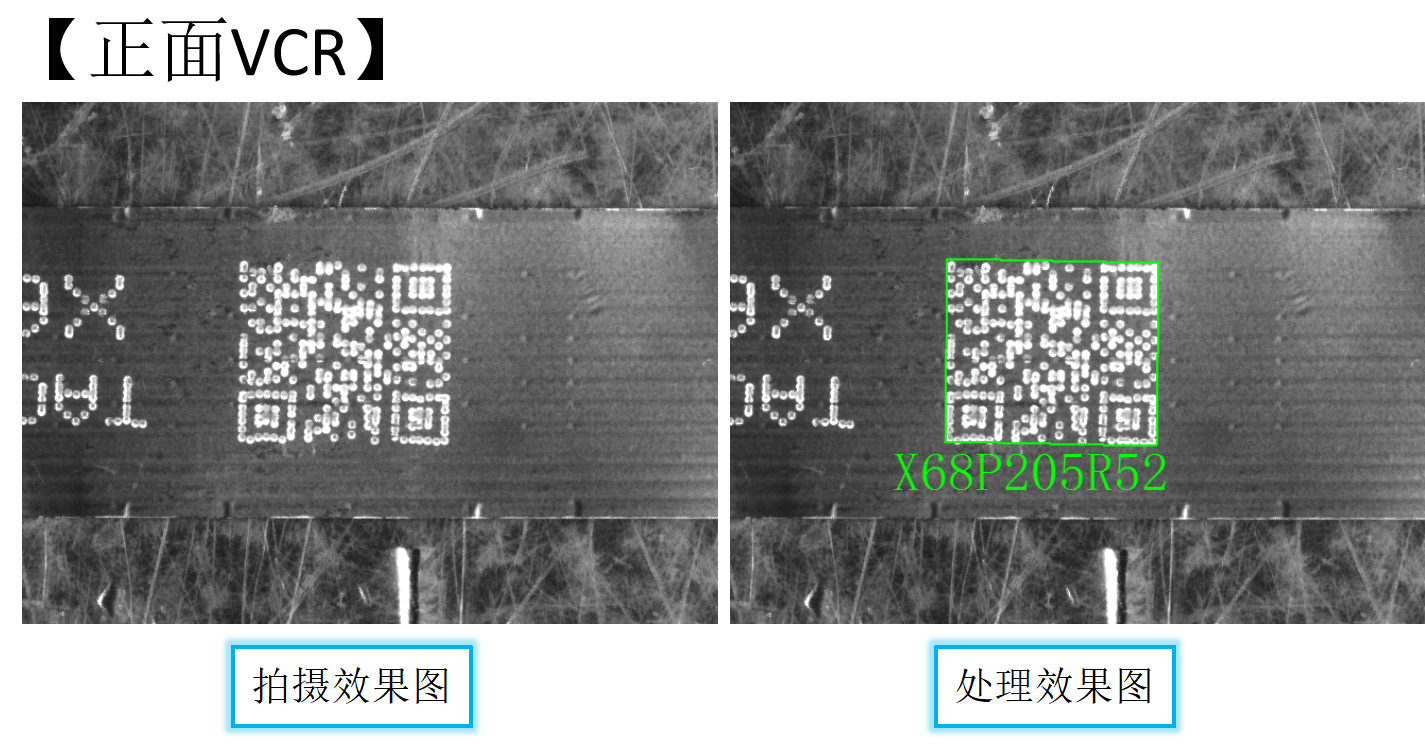

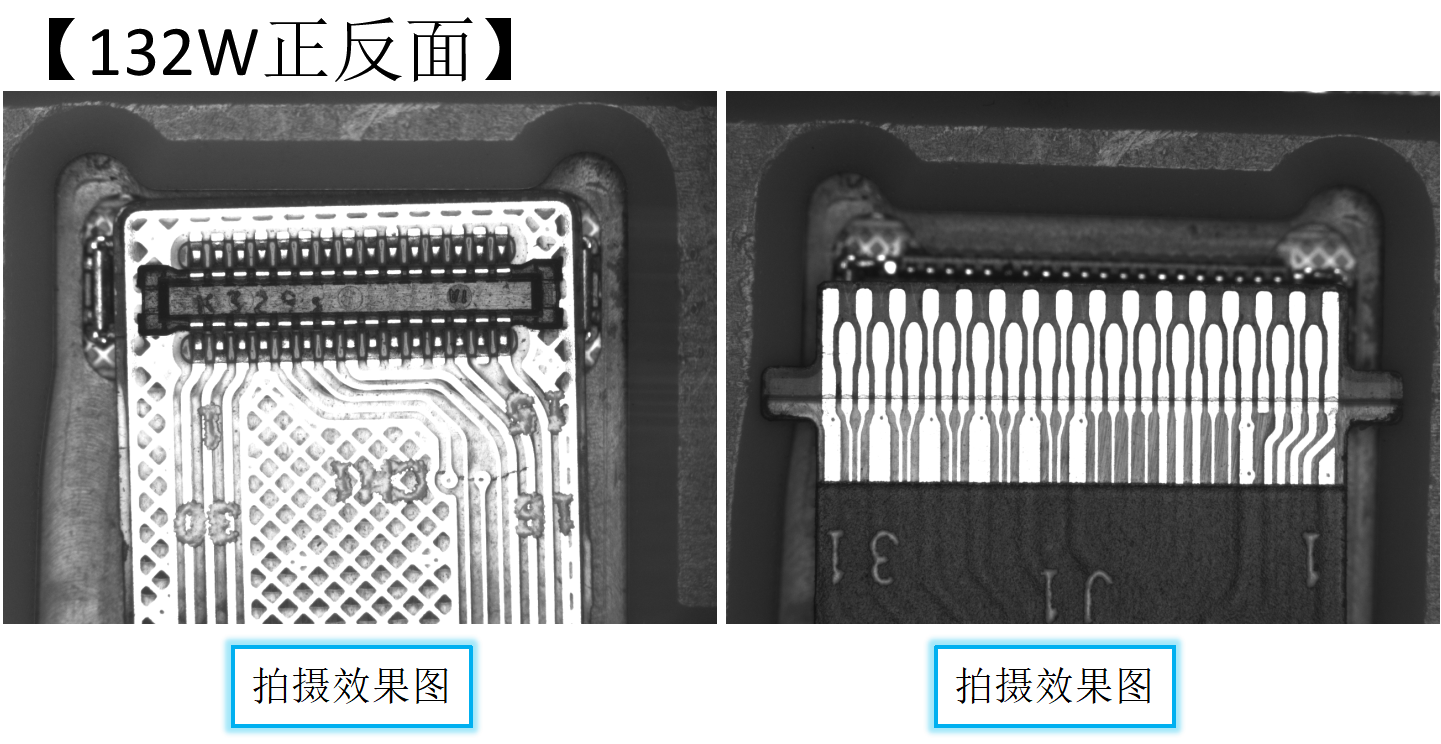

根據目前的拍攝條件及效果，可以讀取FPC上的二維碼，但后續還要根據實際情況再確認

   視野：24mm*18mm

   視覺精度：24mm/656pix=0.037mm/pix。

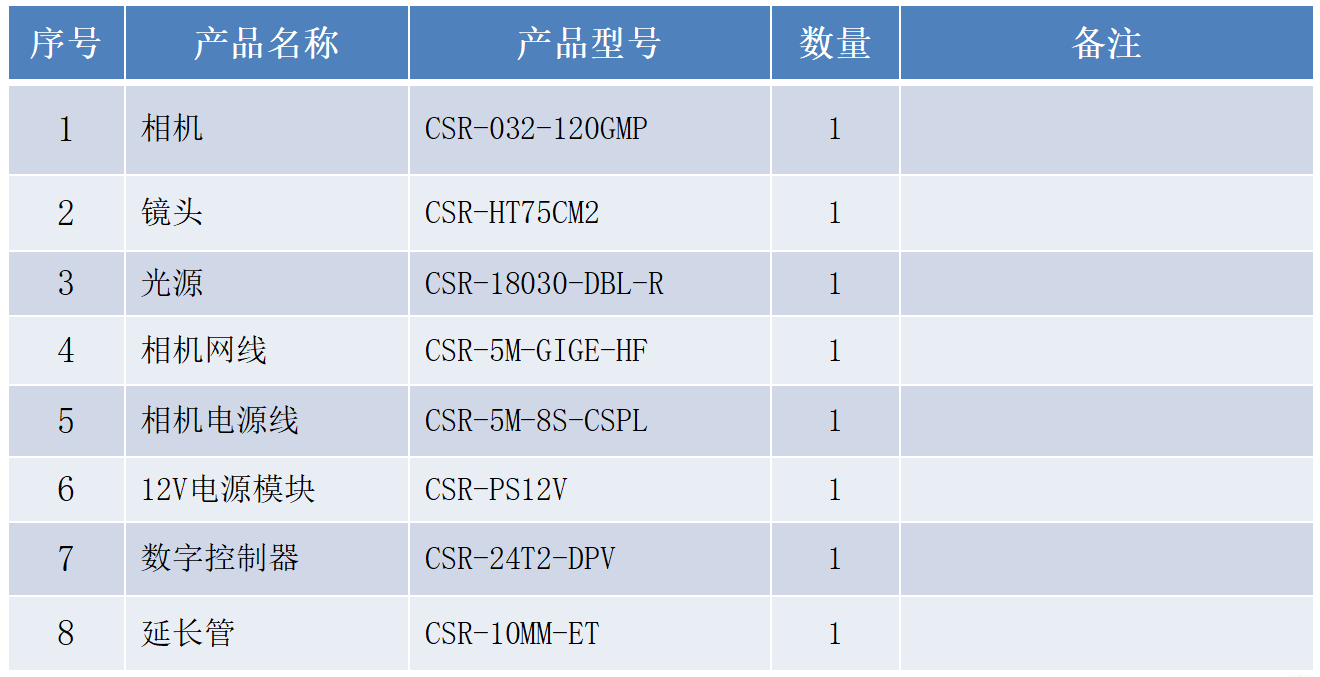

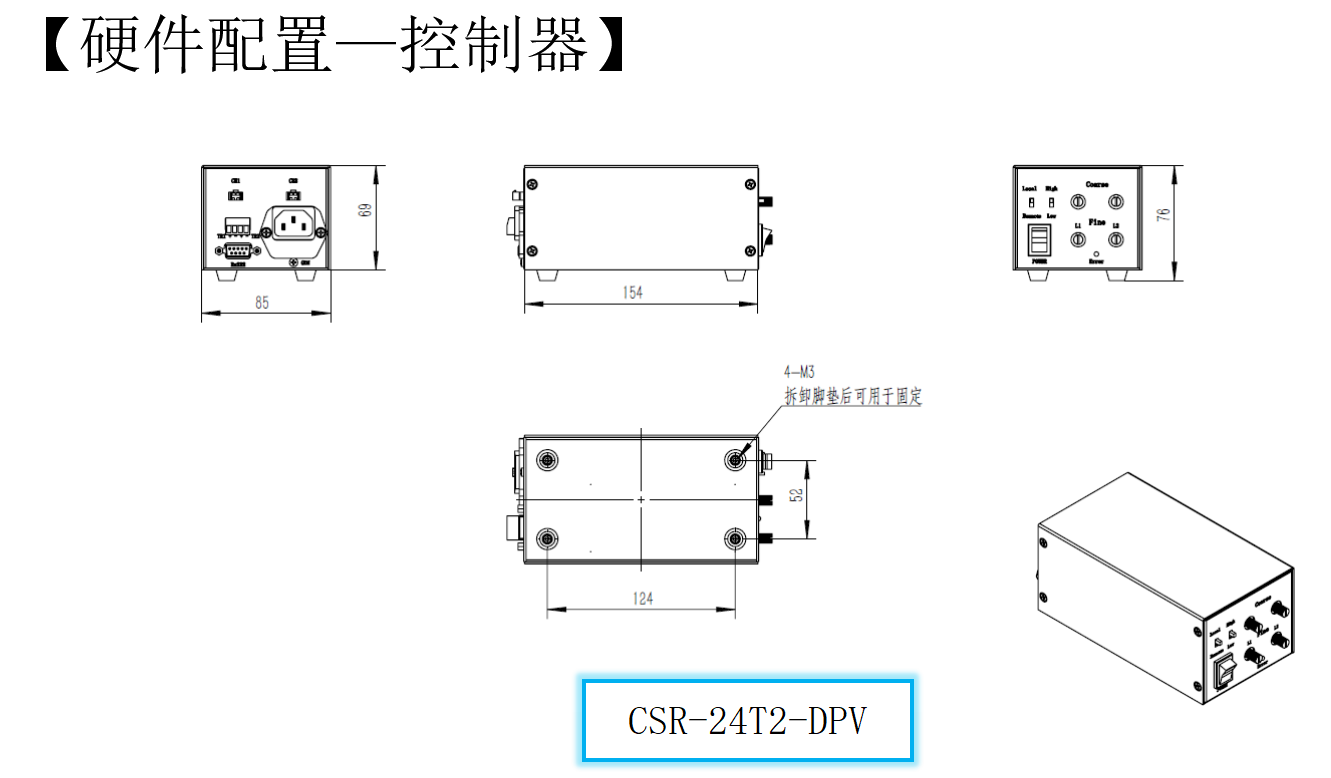

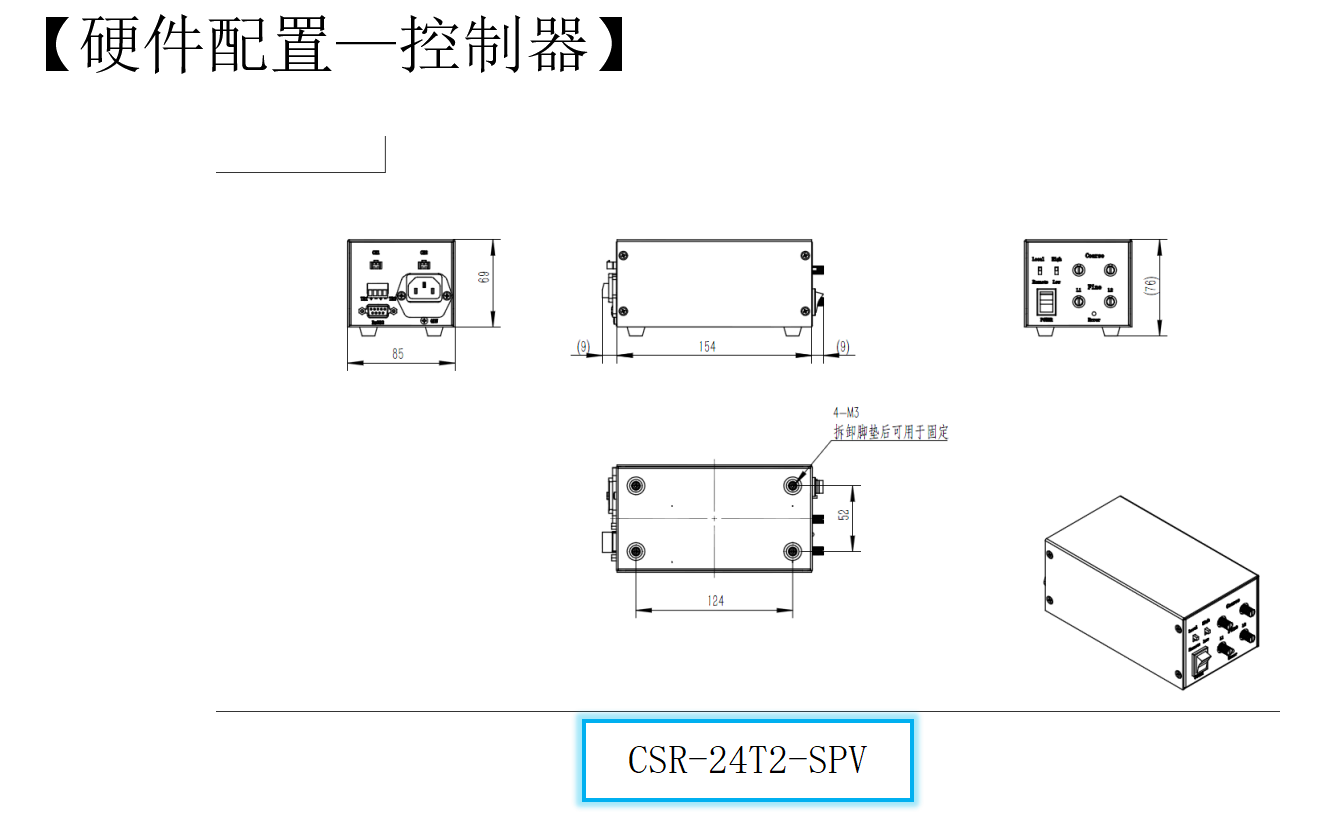

【硬件配置】

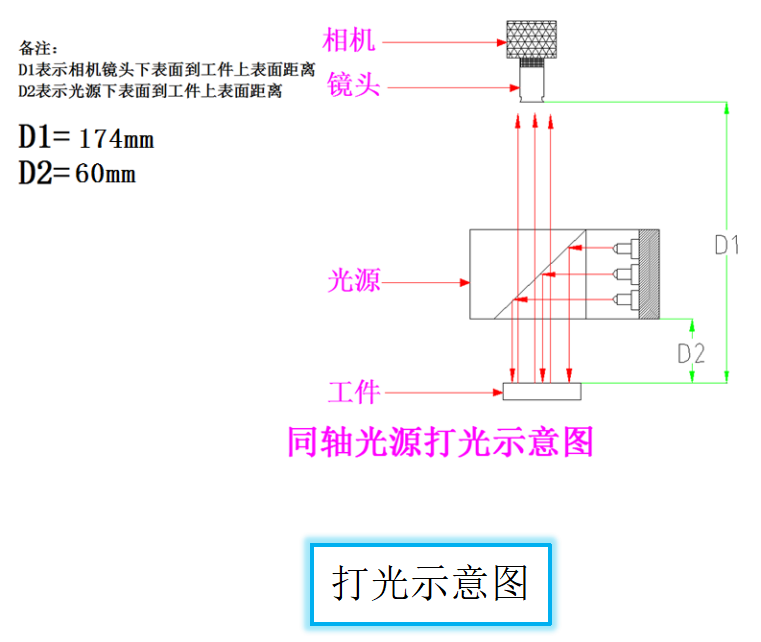

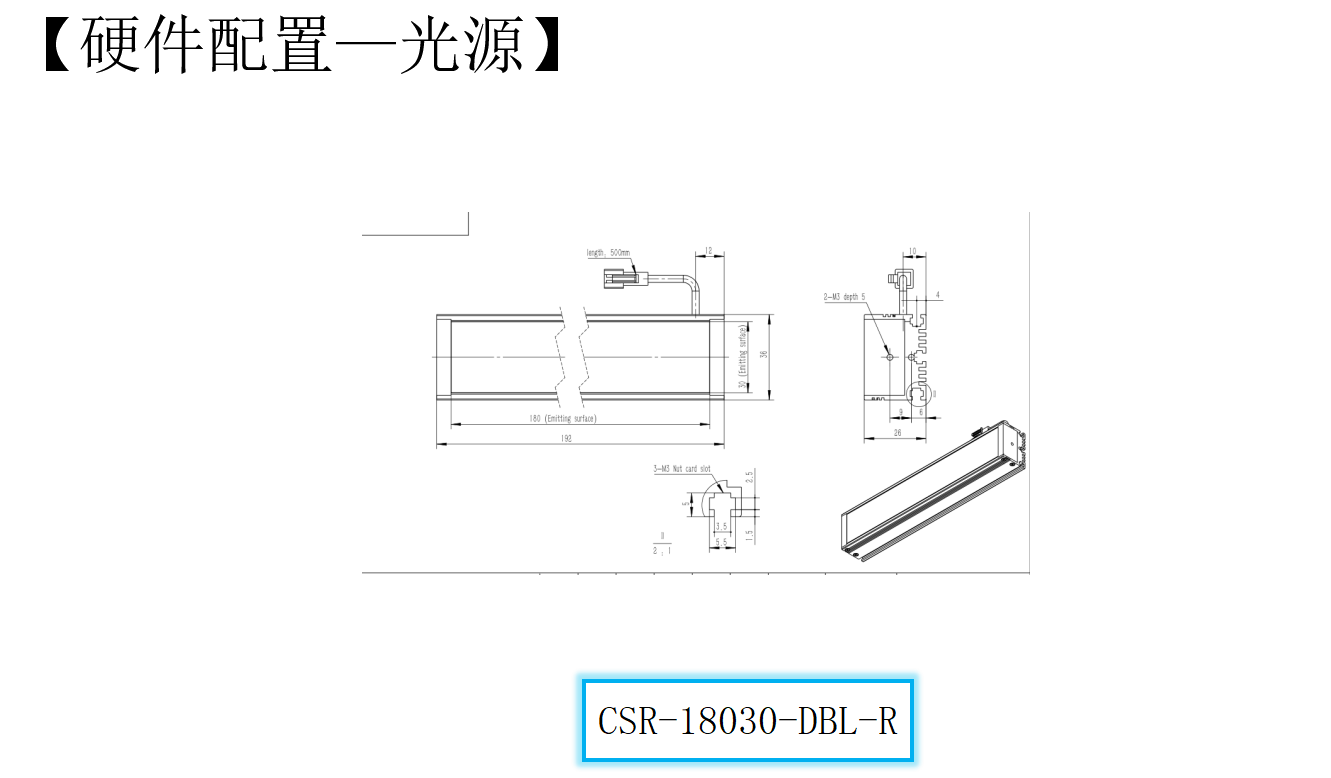

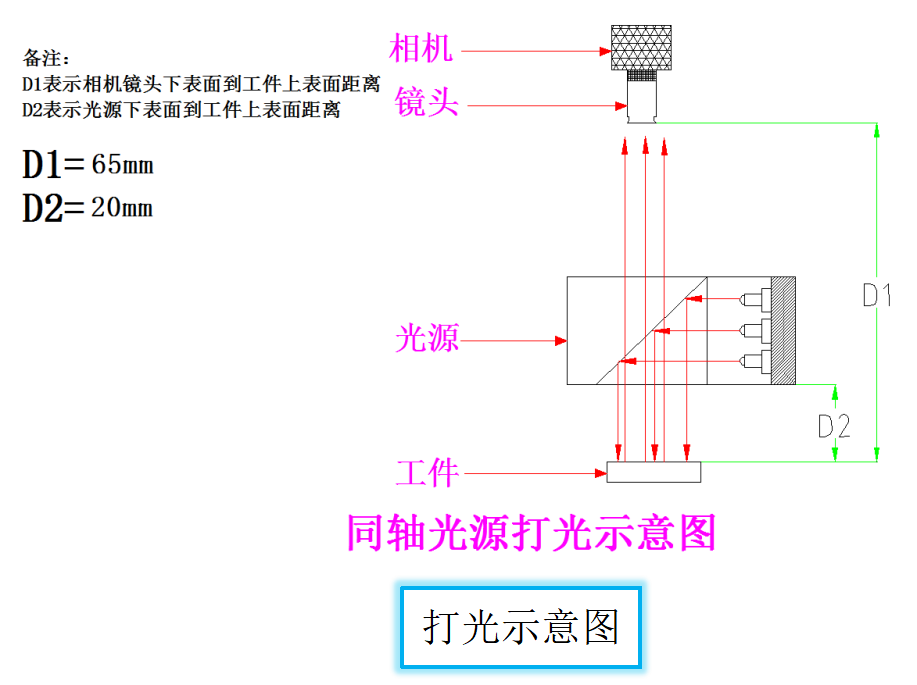

【安裝示意圖】

【反面VCR】

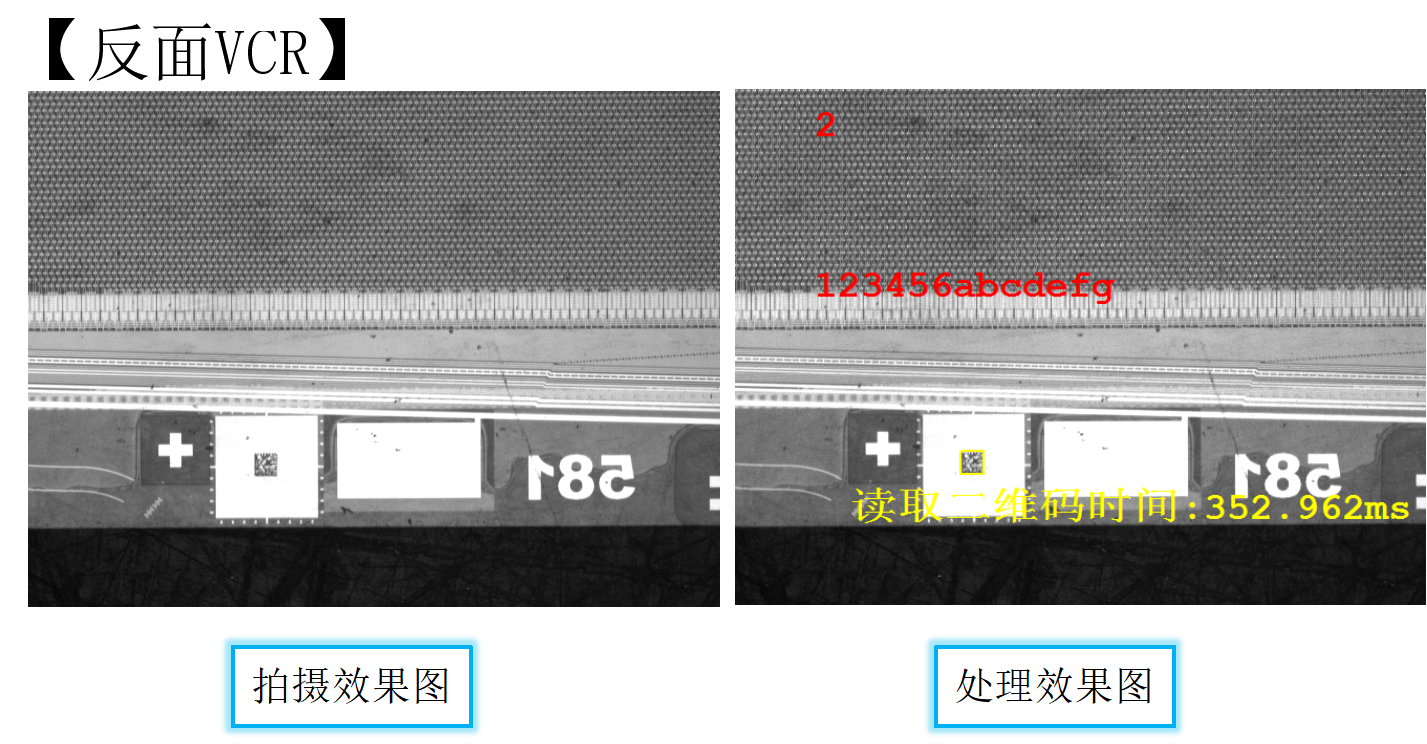

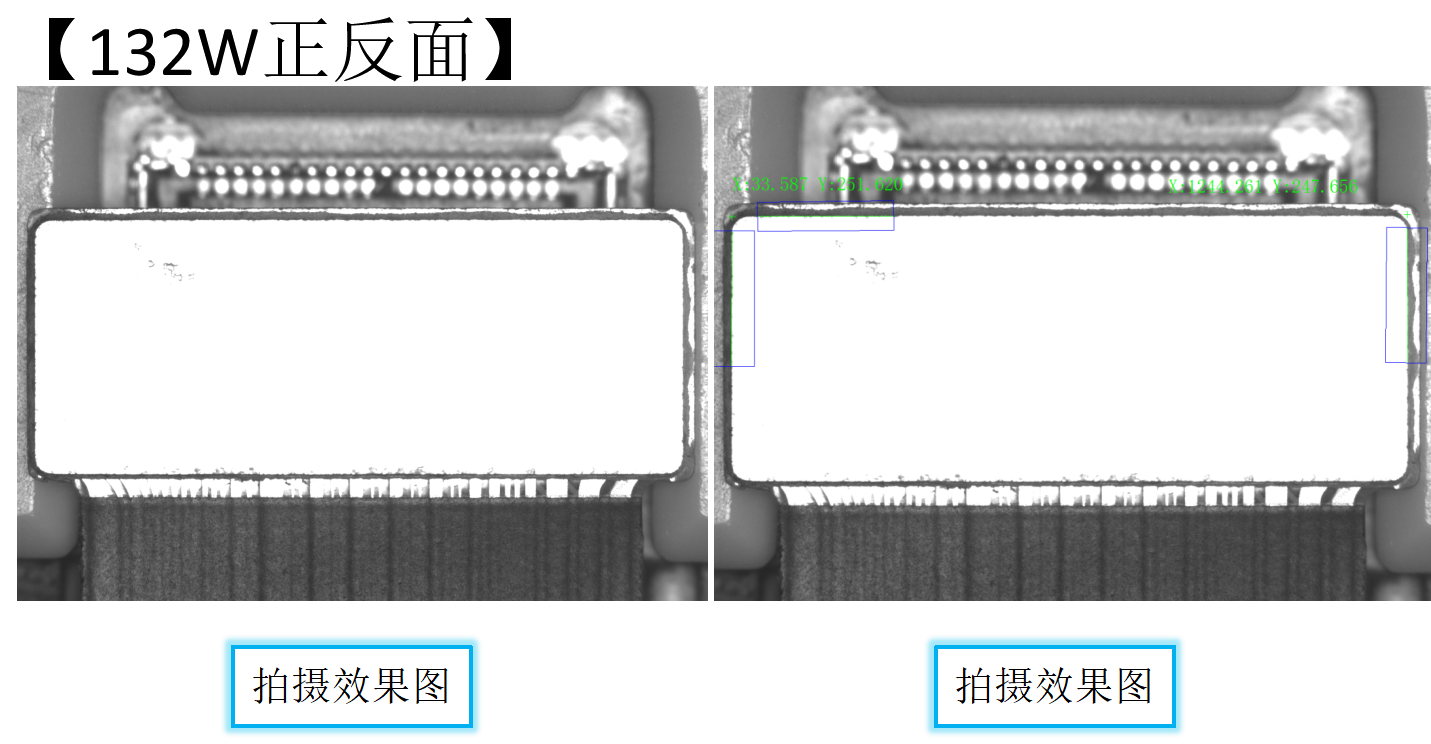

根據目前的拍攝條件及效果，可以讀取手機屏上的二維碼，但后續還要實際情況再確認

   視野：6mm*4.5mm

   視覺精度：6mm/1292pix=0.005mm/pix

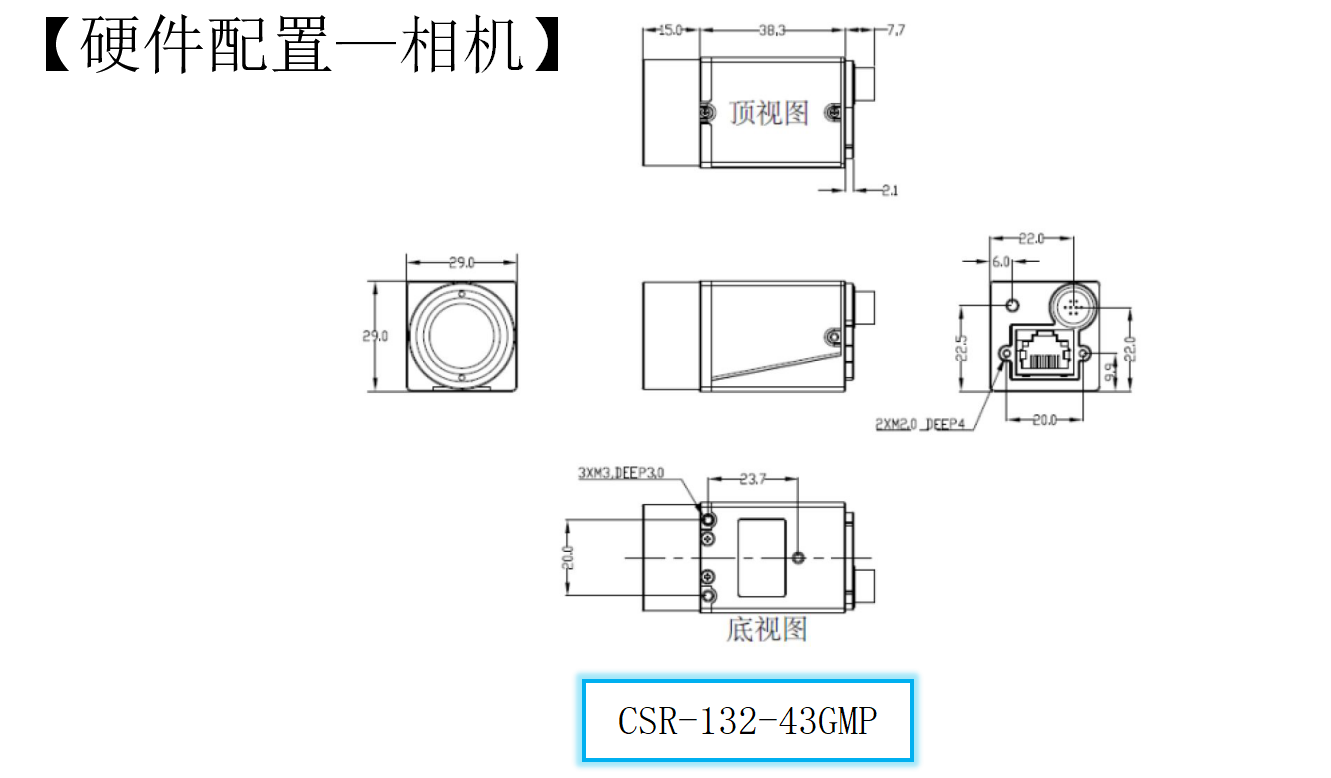

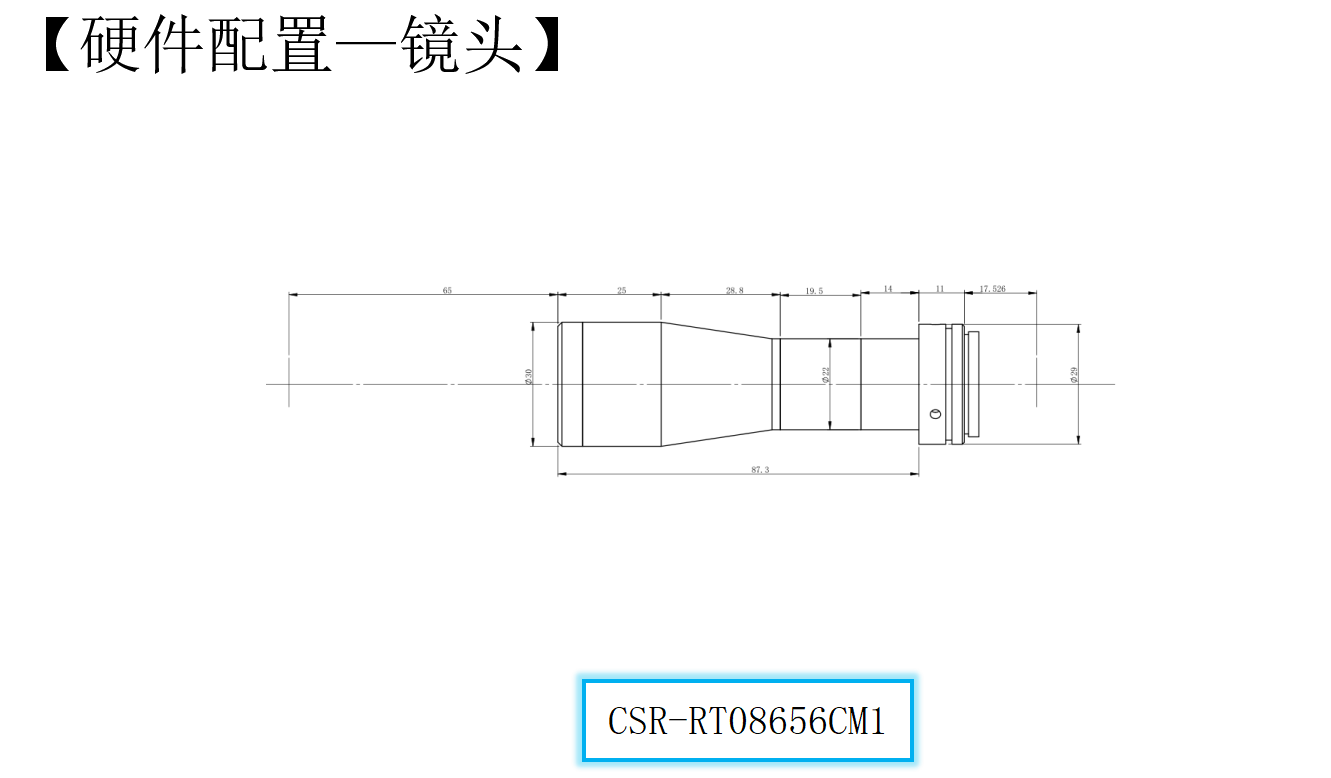

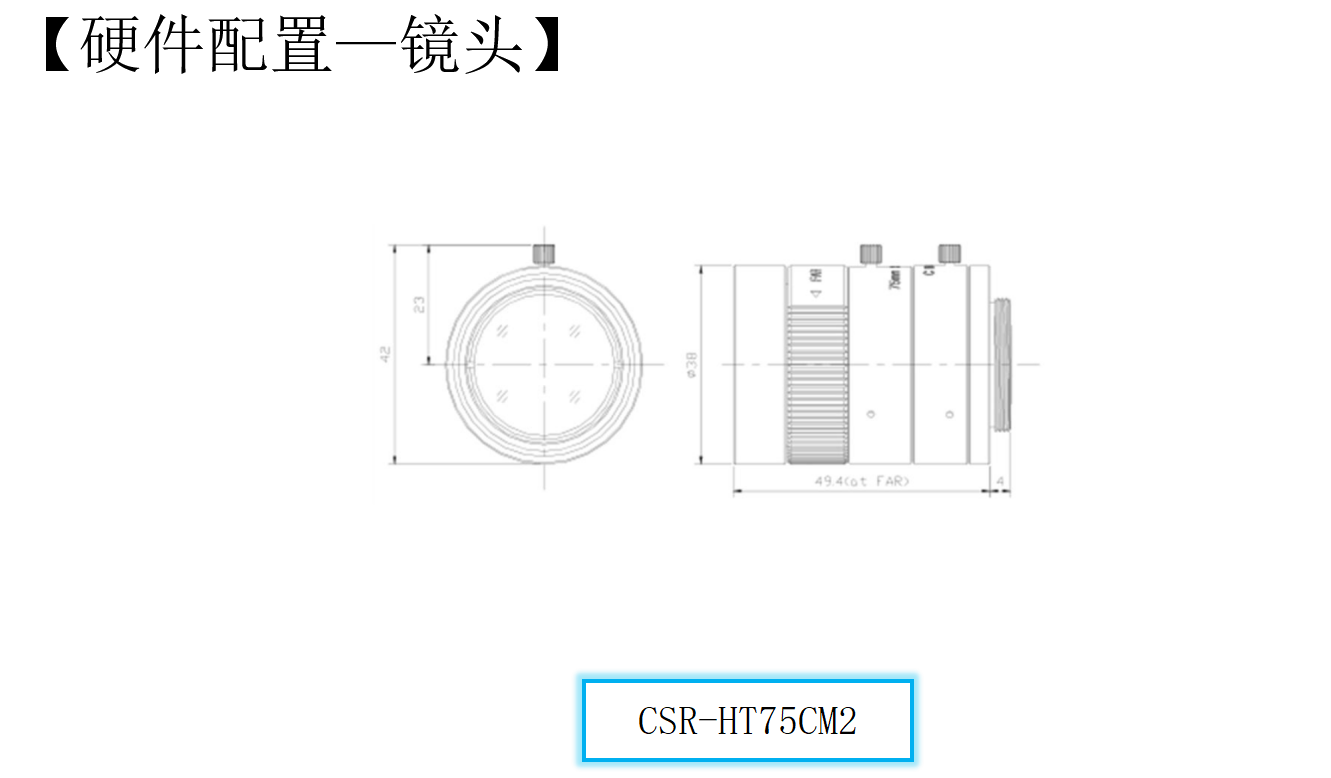

【硬件配置】

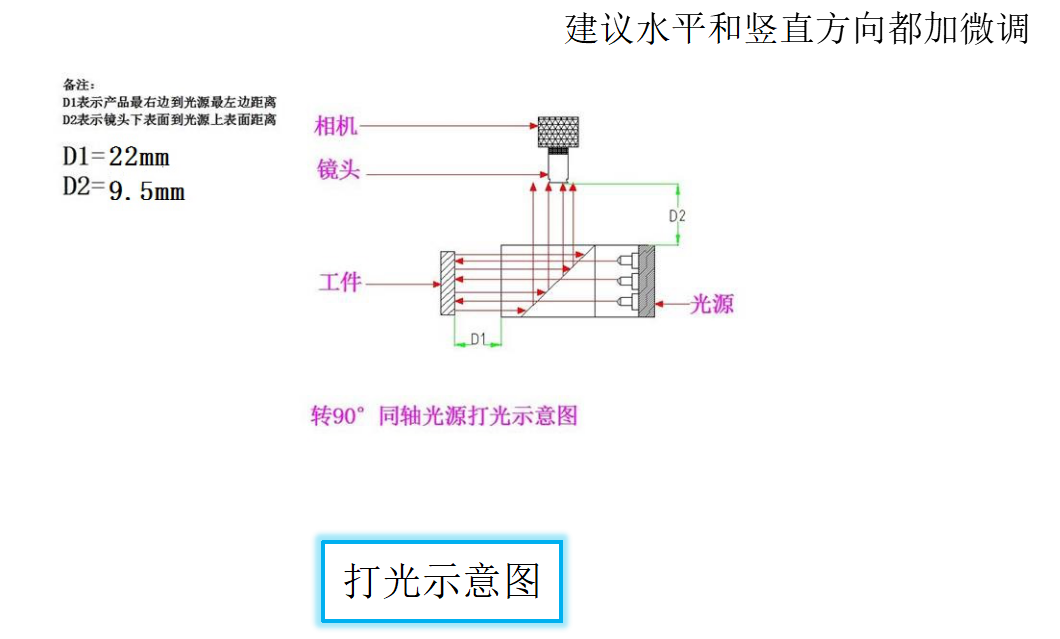

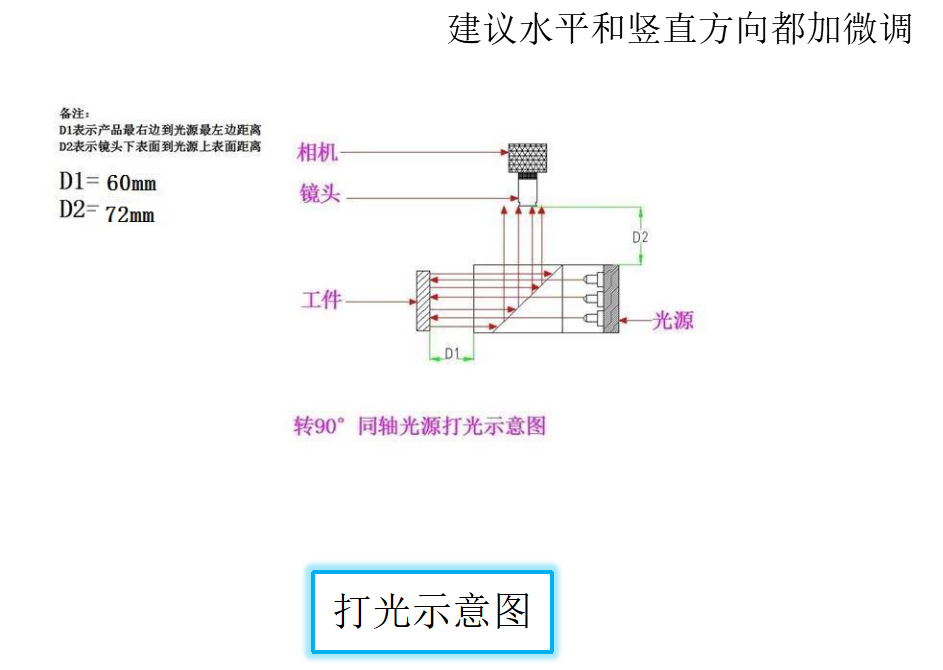

【安裝示意圖】

【FPC定位】

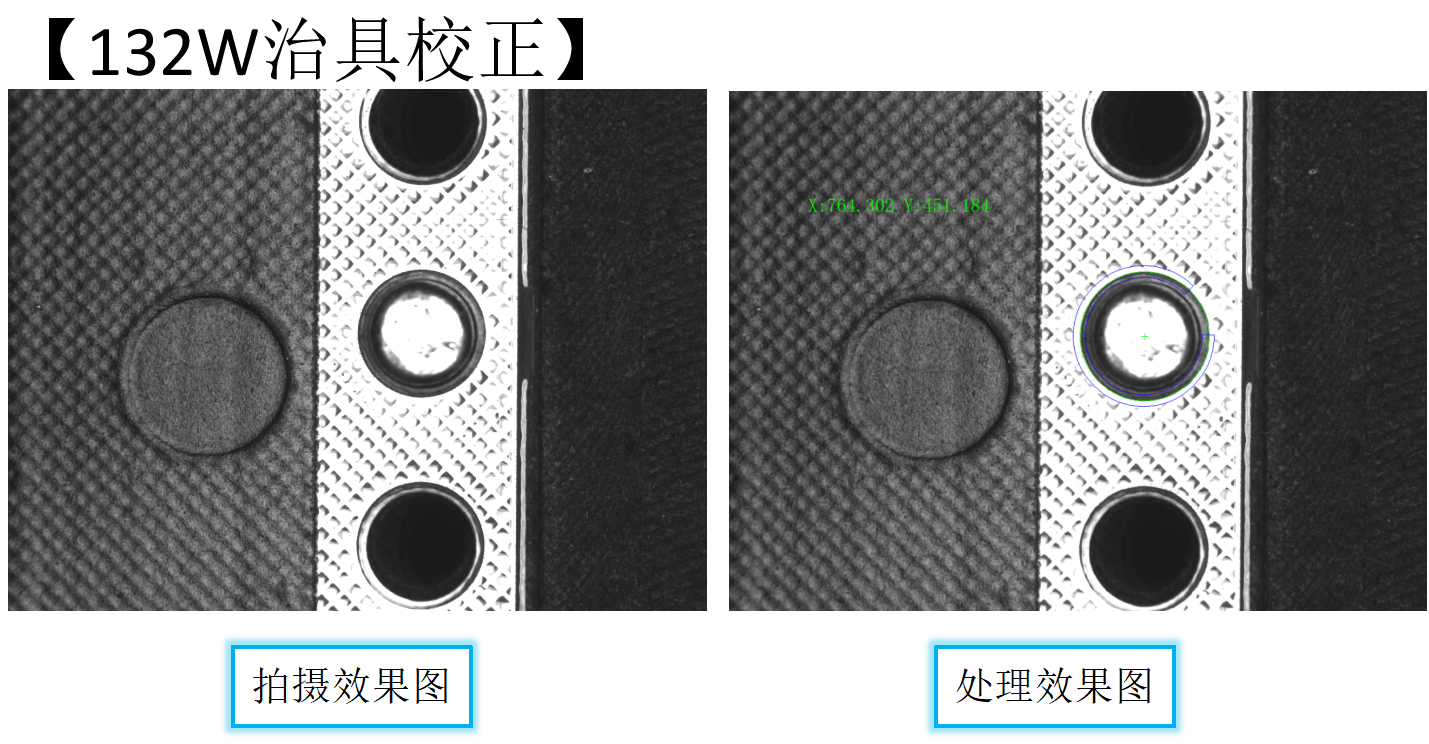

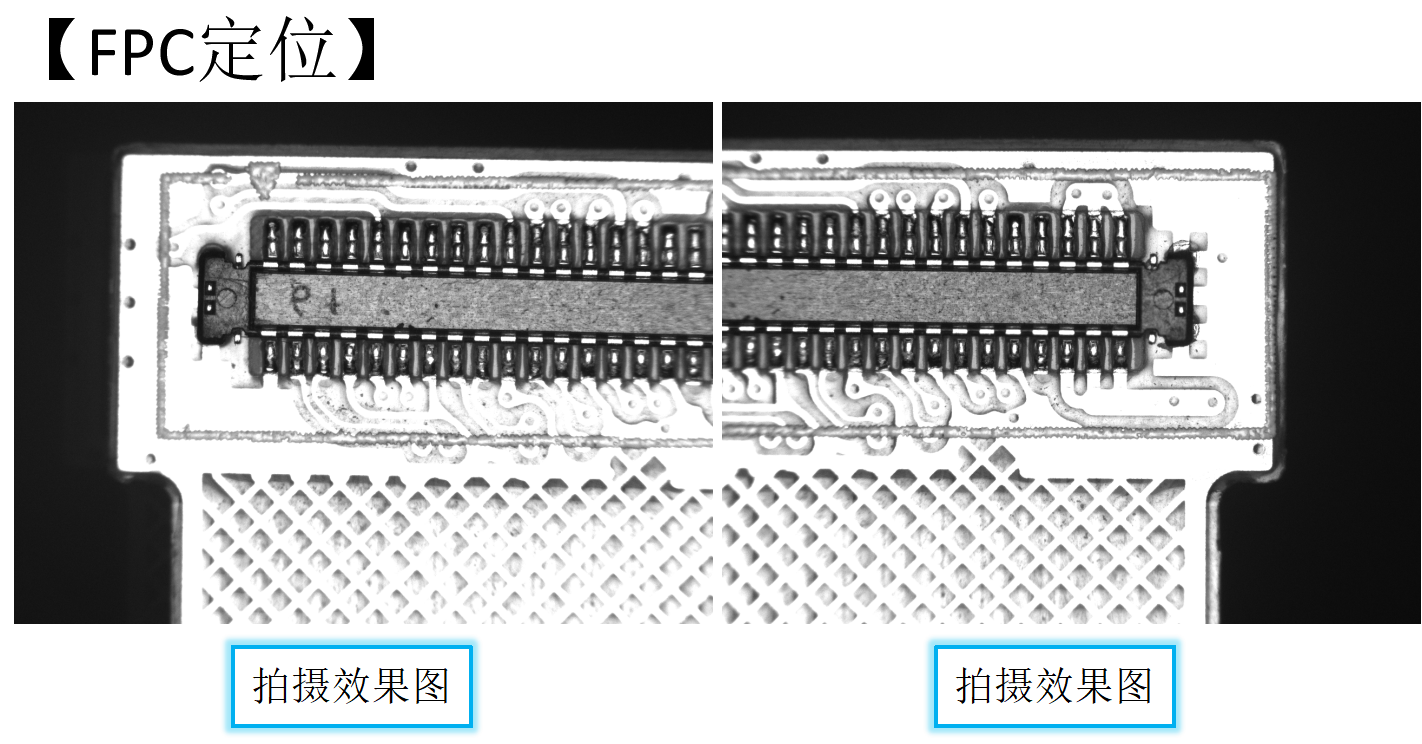

       根據目前的拍攝條件及效果，可以定位FPC

    視野：10mm*7.5mm

   視覺精度：10mm/1292pix=0.008mm/pix。

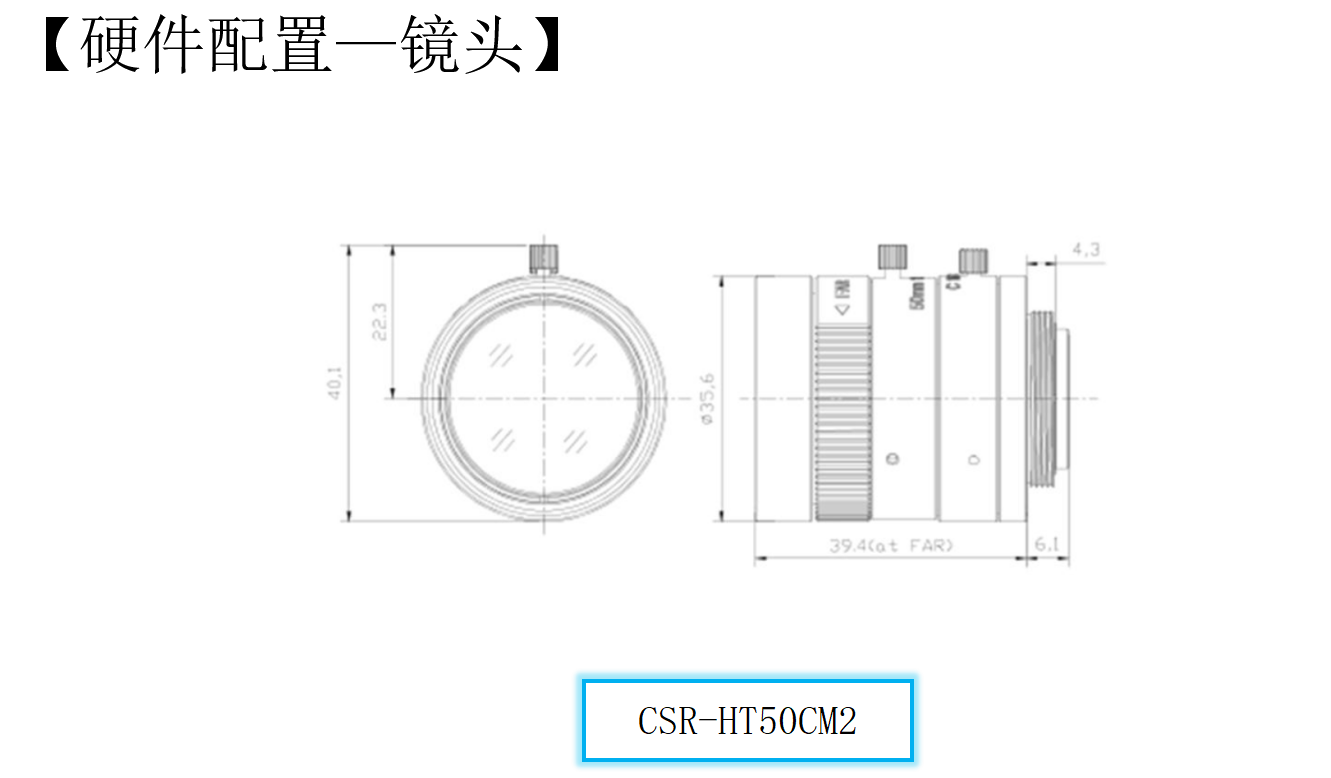

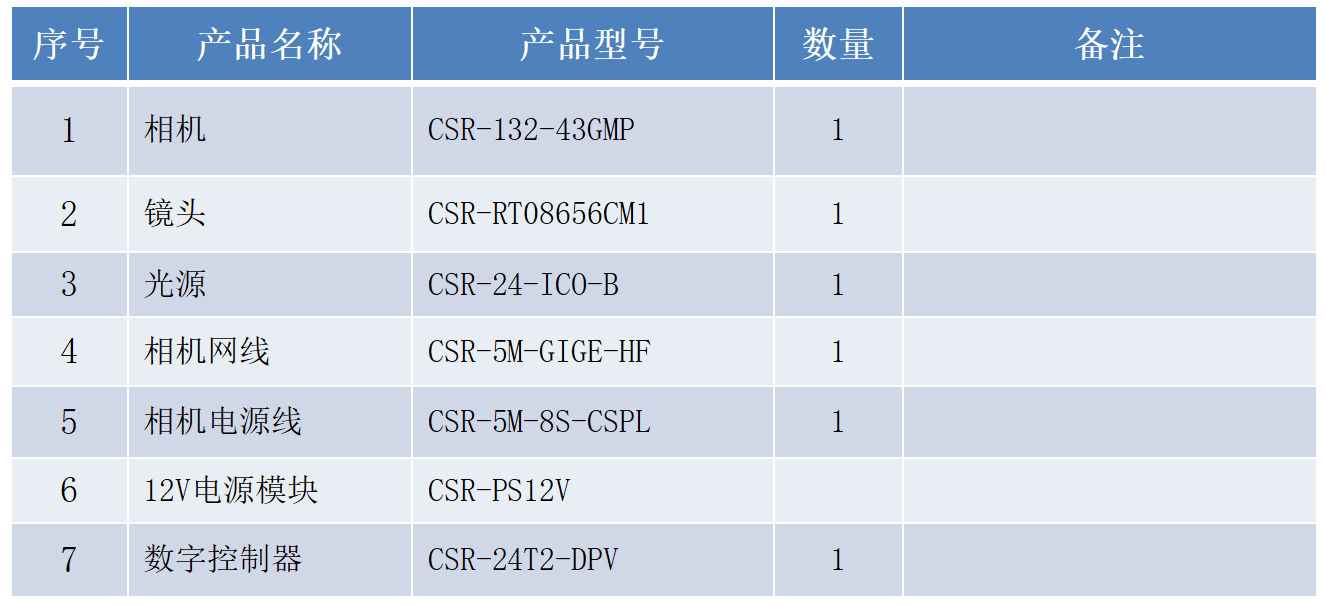

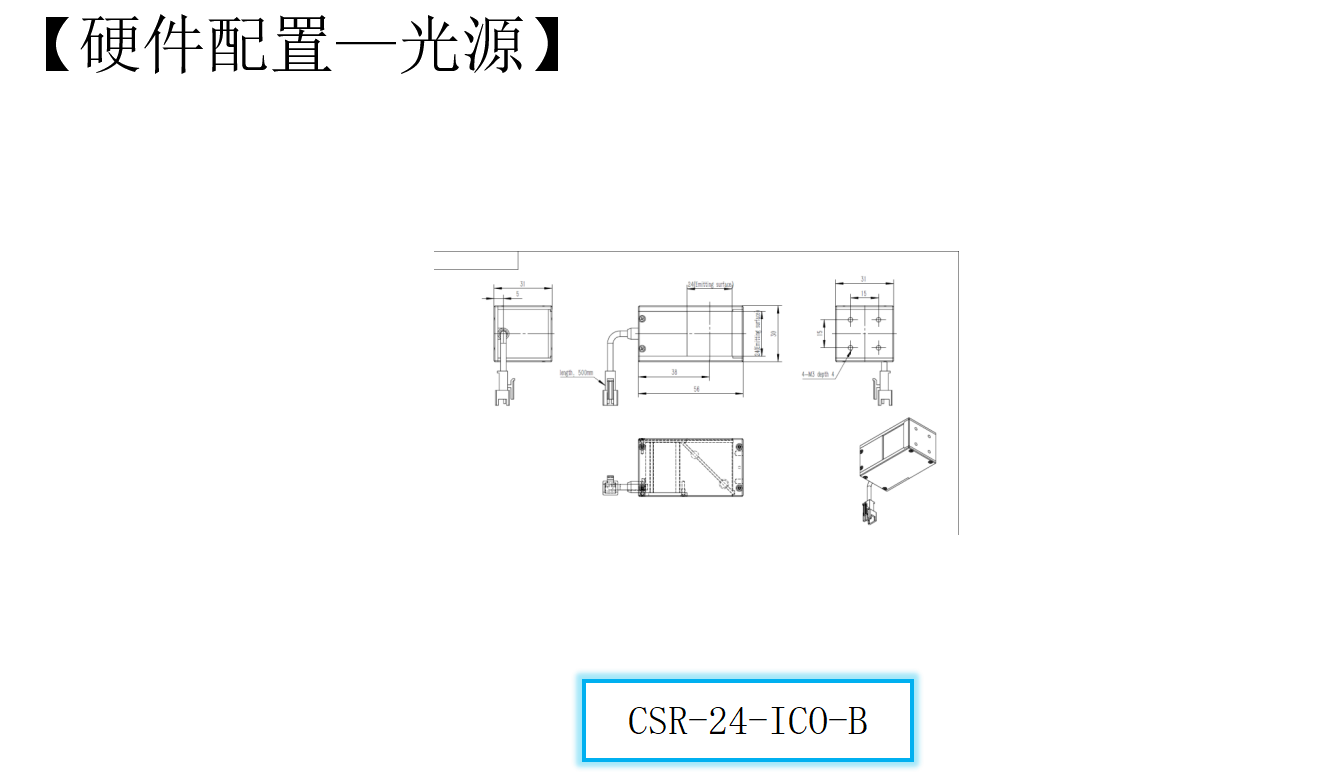

【硬件配置】

【安裝示意圖】

【治具校正與正反面檢測】

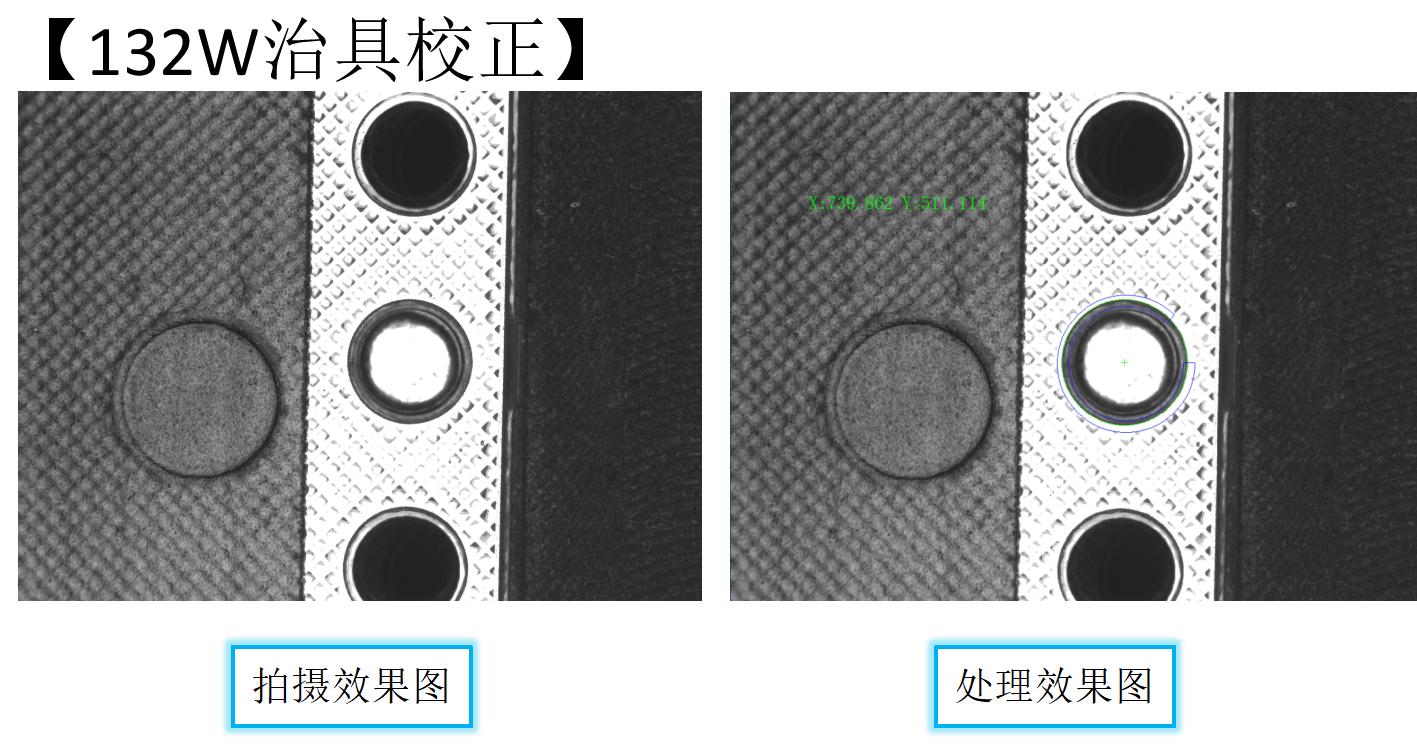

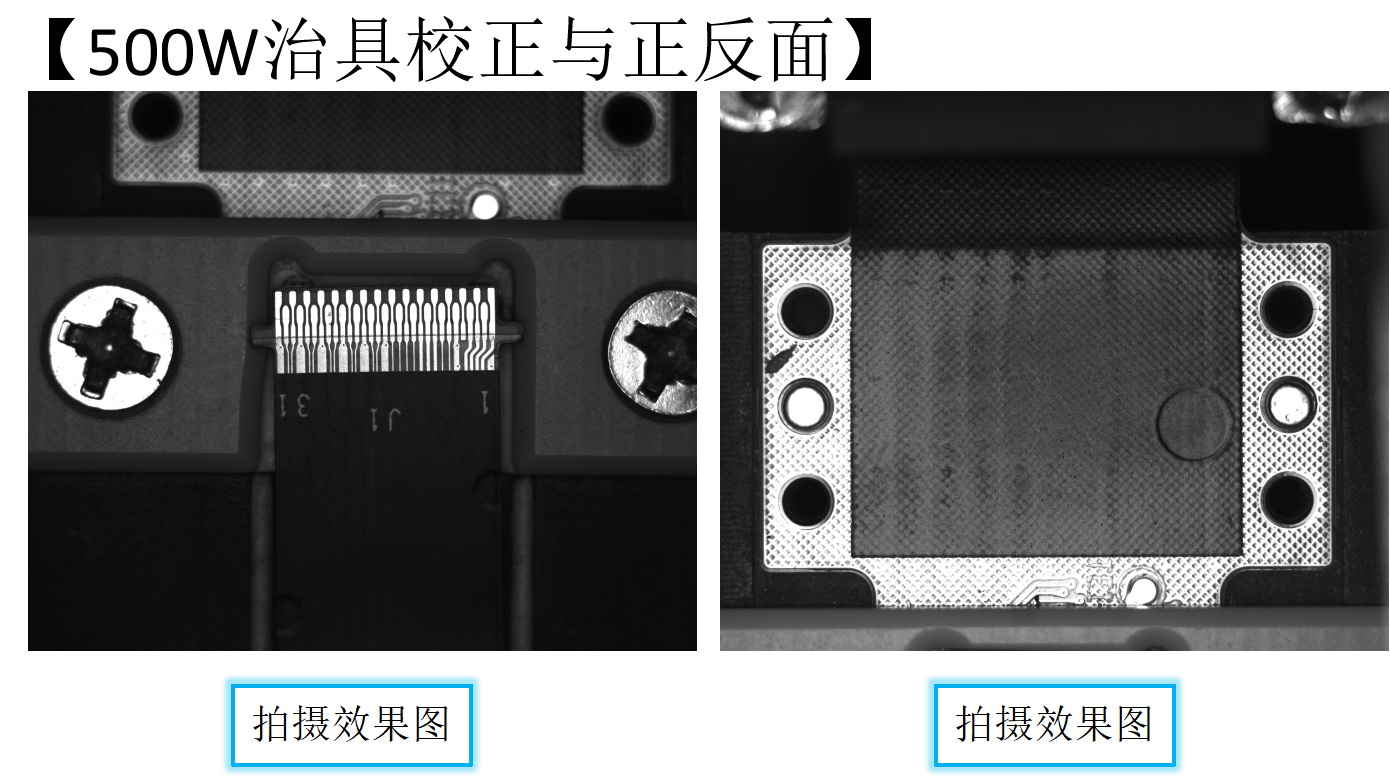

根據目前的拍攝條件及效果，可以對治具進行定位。但后續需要根據實際情況再確認。目前130W視野：13mm*9.75mm

   視覺精度：13mm/1292pix=0.01mm/pix。

目前500W視野：26mm*20mm

   視覺精度：26mm/2448pix=0.011mm/pix

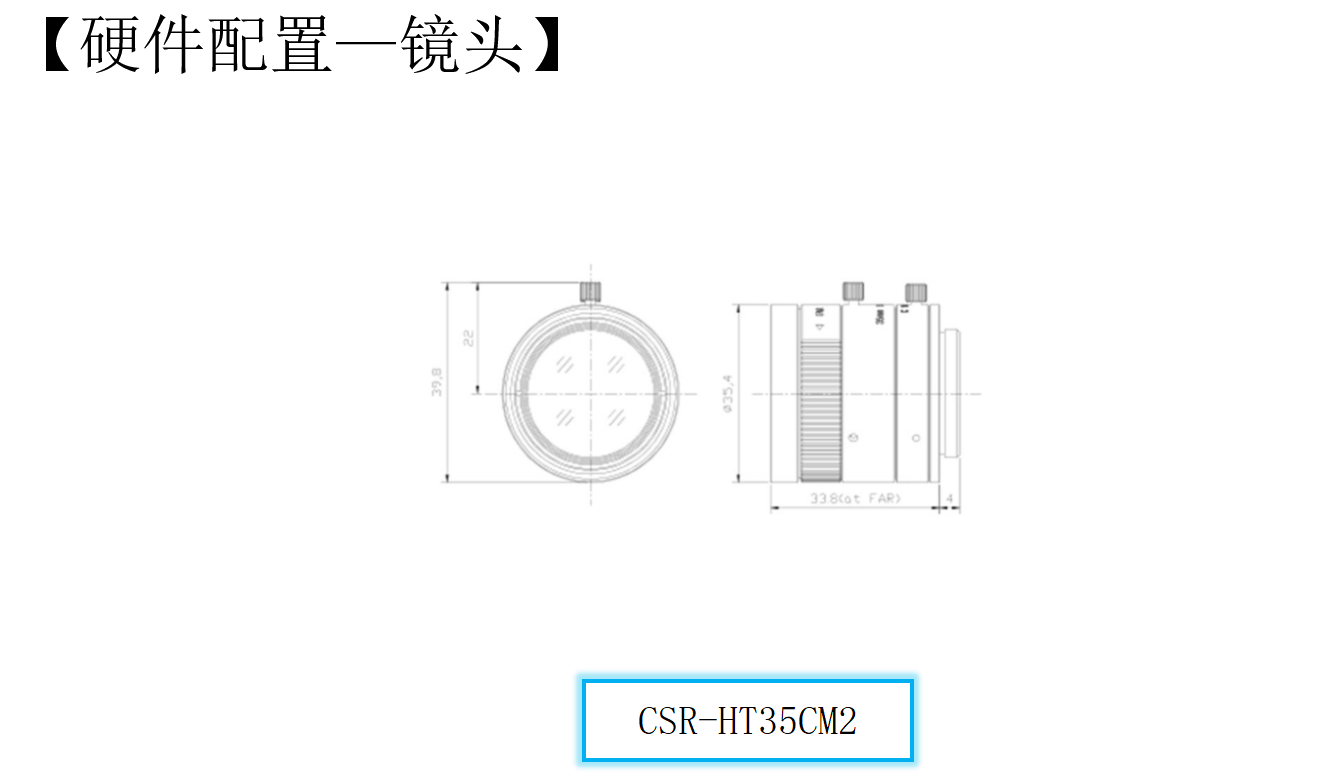

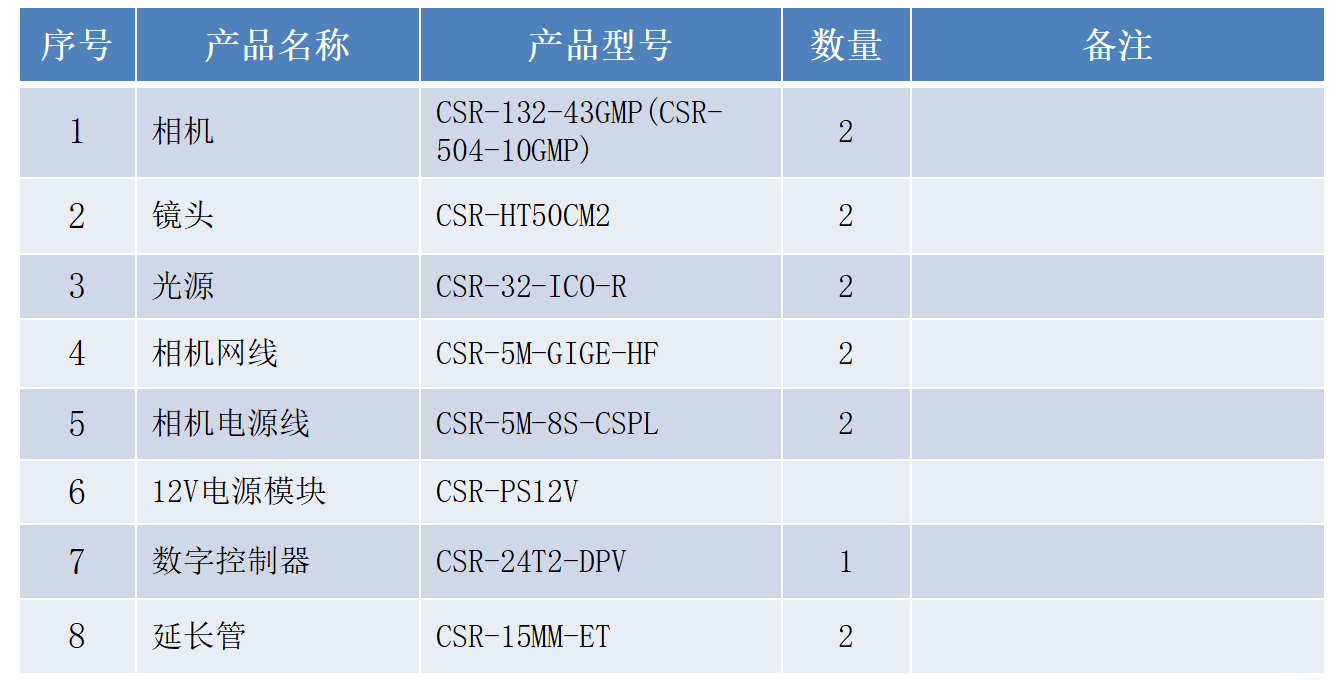

【治具校正與正面硬件配置】

【安裝示意圖】

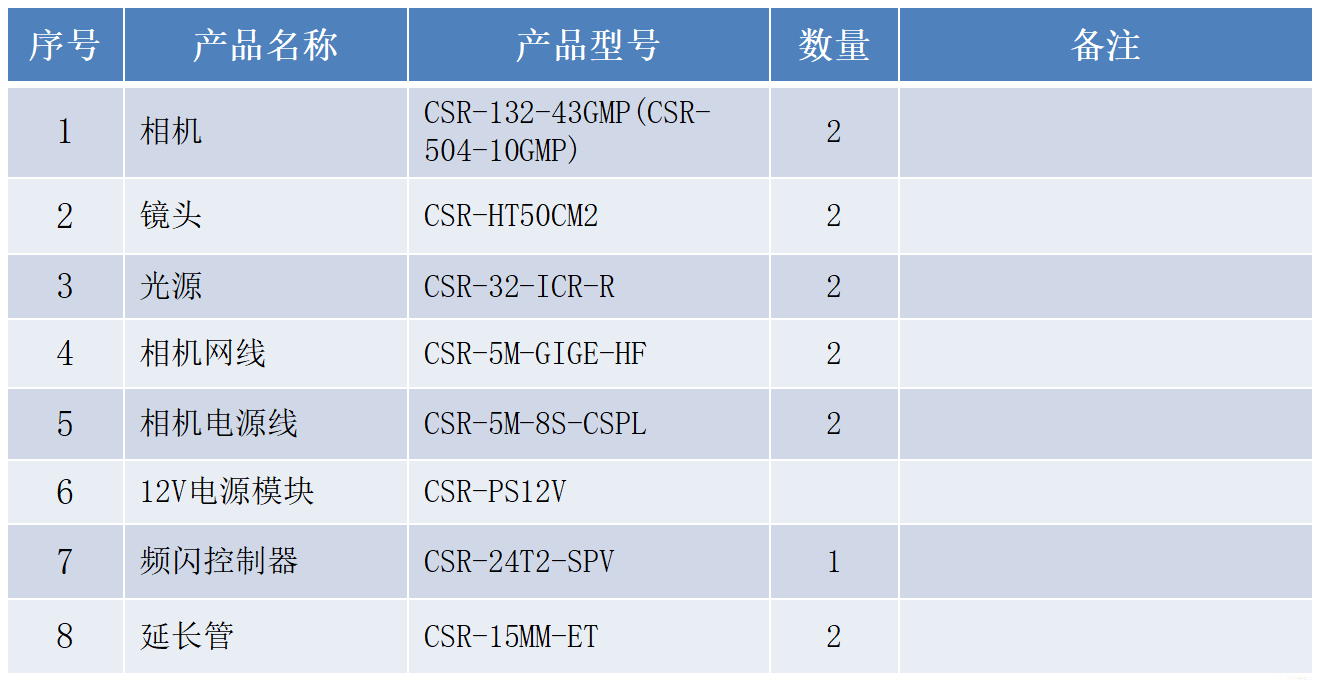

【反面硬件配置】

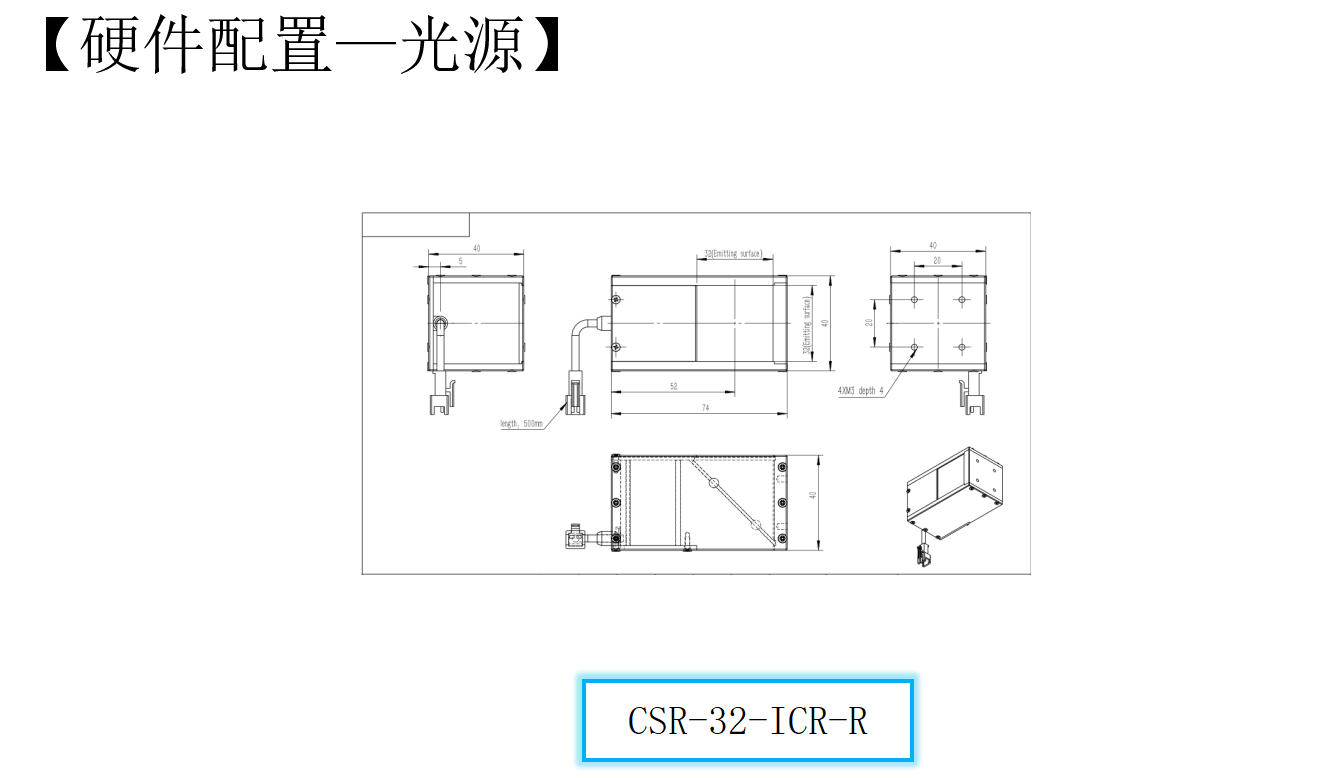

【安裝示意圖】
